CB-6/400穿墙套管

一、CB-6/400穿墙套管概述

CB-6/400穿墙套管,瓷穿墙套管（以下简称套管）适用于工频交流额定电压35KV及以下电站、变电所配电装置中，供导线（母线）穿过接地隔板、墙壁及封闭配电机构中作为绝缘支持和与外部导线（母线）间连接之用。套管分为带铝导体、铜导体及不带导体（母线式）三种类型。

   套管按装置场所分为户内和户外-户内式两个系列，按额定电压分为6、10、20及35kV四级。

   套管的型号说明：

   CL──户内铝导体穿墙套管；

   C──户内铜导体穿墙套管；

   CWL──户外--户内铝导体穿墙套管；

   CWWL──耐污型户外--户内铝导体穿墙套管；

   CW──户外--户内铜导体穿墙套管；（加B）：加强型

   CWW──耐污型户外--户内铜导体穿墙套管；

   CM──户内母线式穿墙套管；

   CMWW──耐污型户外--户内母线式穿墙套管；

   字母后数字为设计顺序号。

   对带导体套管，破折号后分数，分子为套管额定电压千伏数；分母为套管额定电流安培数；第二个破折号后数字为污秽等级号（如：CWWL-20/3000A-3）。

   对母线式套管，字母后第一个破折号后数字为额定电压千伏数；第二个破折号后数字为套管瓷套内孔直径毫米数；第三个破折号后数字为污秽等级号（如：CMWW-20-180-3）。

二、结构简介

    6-35kV穿墙套管采用瓷绝缘结构。套管是由瓷管、接地法兰及导体（对于带导体的套管）三部分组成。母线式套管的导体由用户自备。瓷管表面上棕红、白色，铝合金属附件涂有防护层，以防腐蚀。

   套管的瓷管与接地法兰采用压制结构，具有一定的密封性。20kV及35kV级套管硅橡胶内孔以及35kV级套管绝缘子固定中间法兰的部分，导体上固定有接触弹片，并与瓷管内孔均压层接触良好，提高了放电电压和滑闪放电电压。

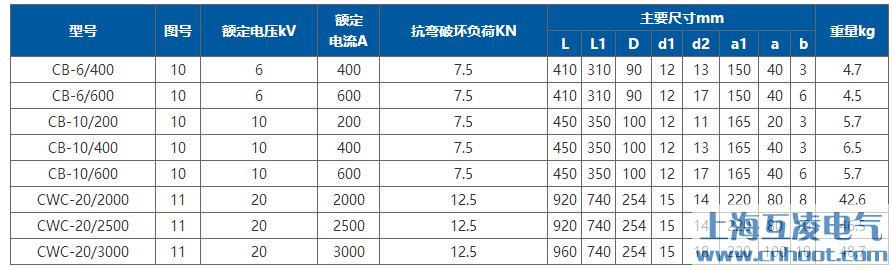

三、技术数据

   套管应符合下列标准：

   GB12944.1──91“高压穿墙瓷套管技术条件”；

   GB12944.2──92“高压穿墙瓷套管尺寸与特性”；

   GB5273──85“变压器、高压电器和套管的接线端子”。

四、使用维护

1、使用条件

周围环境温度为-10℃至+50℃及海拔高度不超过3000米，户内装置用套管其相对温度不超过80%。

环境温度超过+50℃时套管的使用见GB4109附录A规定。带导体管管各部分长期工作时的发热不应超过表4规定。

2、CB-6/400穿墙套管套管安装

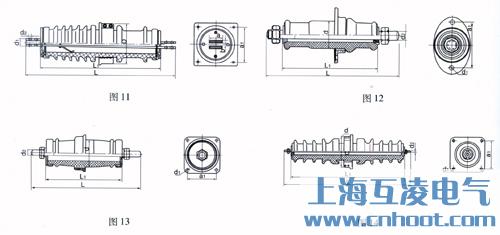

（1）安装时应将套管中间法兰的主体部分（即图中尺寸d所示部分）伸入墙孔内于户外套管,应从户外往户内穿。

（2）穿墙管法兰安装面对水平线角度在墙的一侧为户外时推荐约为2，特殊情况也可取0度。

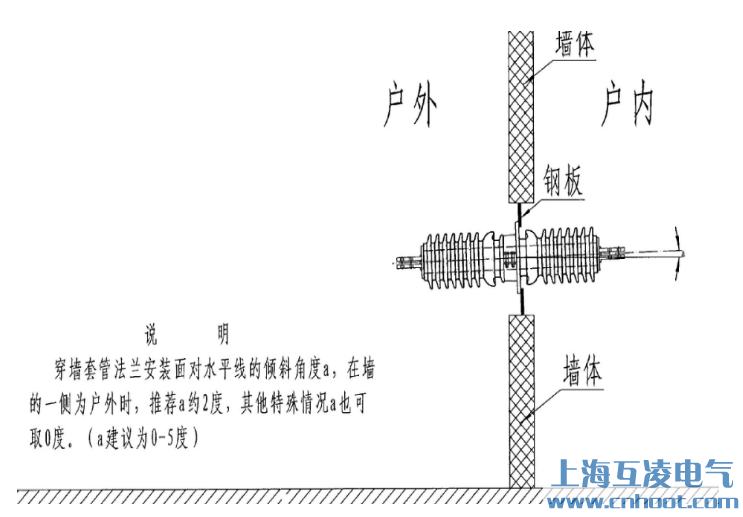

3、安装示意图
