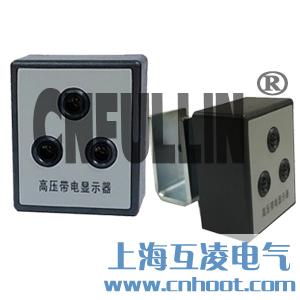

DXN-G等位带电显示器

 DXN-G等位带电显示器

     闪式等电位高压带电显示器(以下简称带电显示器)是一种直接安装在室内高压(10~35kV)电气设备上、直观显示出高压电气设备是否带有运行电压的强闪光型提示性安全装置当高压设备带有运行电压时，显示器发出闪光，警示人们高压设备带电;无高压带电时则无指示。显示器符合DL/T538-93《高压带电显示装置技术条件》和DL740-2000《电容型验电器》有关技术指标的综合要求。

   该显示器是利用静电感应原理，在高压设备周围电场的作用下，利用电场能达到强闪光高压带电显示目的。它能准确可靠地将高压设备带电状况用闪光的方式显示，指示清晰、醒目。使用带电显示器可以有效地防止由于人们对设备带电状况不掌握误触高压带电设备造成的高压触电事故及设备短路损坏事故。对于防止带电挂地线、带电合接地刀闸事故，同样能起到显著的预防作用。

 DXN-G等位带电显示器特点

1、提示性强。当高压设备带有运行电压时，该显示器能准确可靠地将高压设备带电状况用闪光的方式显示，带电显示直观、清晰、醒目。用于提醒工作人员设备带电，以防止误入带电空间。

2、可靠性高。利用静电感应的原理，在高压设备周围电场的作用下，利用电场能达到强闪光高压带电显示目的。带电显示器不用电池或其他二次辅助电源。

3、长使用寿命。可长期不间断运行10年显示部件和内部元件全部采用长寿命、高可靠性元件。

4、安装简便，免维护。带电显示器设计有专用弹簧卡具，直接安装于高压电气设备上，在做好隔离措施的前提下可带电装、拆，处于等电位状态。该显示器不受“过电压”影响也不影响高压设备对地绝缘。

5、抗干扰性强。分相显示，不受邻相(路)分相显示，不受邻相(路)干扰，不会出现“误指示”

二、技术指标

1.适用电压:10~35kV;

2.工作频率:50Hz~60Hz;

3.适用温度:-35C~+70C;

4.起动电压Ut:20%U中<Ut≤70%U中

5.使用场所:室内高压母线或者GG-1A、GSG高压开关柜内高压引线上:

6.使用寿命:大于10年:

7.外形尺寸:40X50X40mm;

8.显示清晰度:3米以内清晰可辨;

9.抗异相干扰能力:系统正常运行时，三相正常显示:系统缺相运行时，带电相正常显示

无电相不显示。

三、安装方法和注意事项

1.安装方法:

a.选择相应电压等级的带电显示器:b.选择便于观察的安装位置，以保证安装 后显示器的显示窗朝向观察者

c.确认待安装位置的导线确已停电;

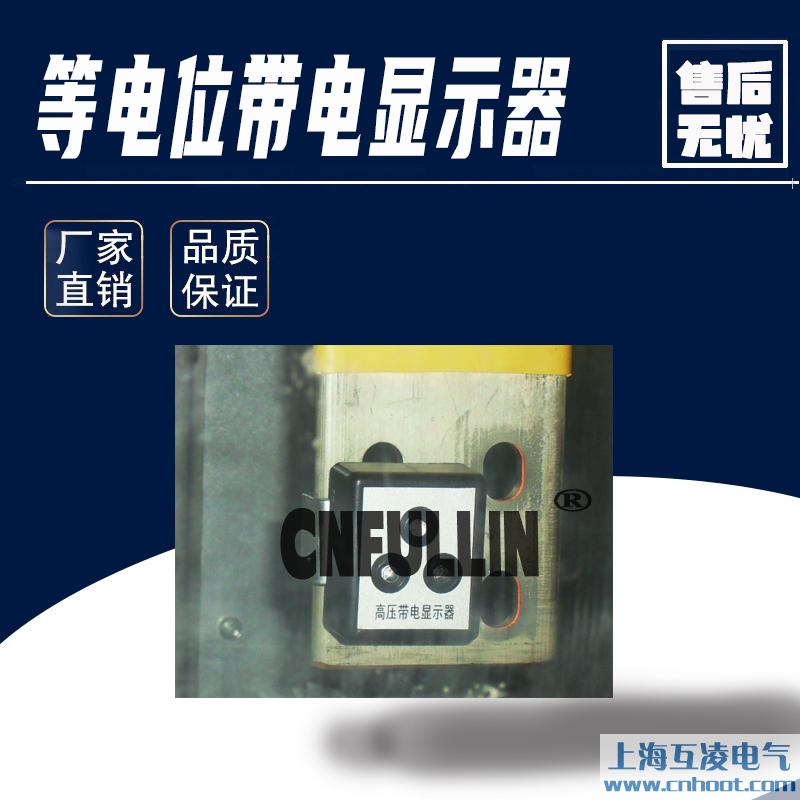

d.将显示器的弹簧卡具卡在扁导线上,用手直接旋转显示器使得带有顶尖的固定螺杆接触导线并固定牢固。如安装位置是电缆出线的圆形导线，可用手直接将专用卡具卡在导线上即可:

e.安装时应遵守《电业安全工作规程》的规定

2.使用注意事项

a.该显示器与其安装处所的高压设备是等电位，故安装运行后也是高压带电设备:b.该显示器用于反映高压设备是否带有

运行电压，对于高压设备受周围电场的影响产生较低的感应电压不予反映。c.安装时应尽量避开“同相干扰区”(同相干扰区容易出现在带电设备不是一根导线，而是面积较大的金属导体的部位或者导线拐角的内角侧。)

d.不得将该显示器替代高压验电器使用，有关验电应按照安全规程有关的规定执行
