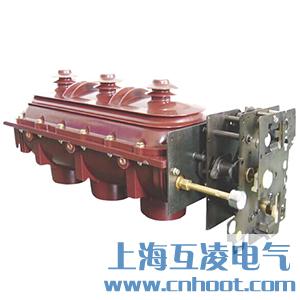

FLN36-12六氟化硫负荷开关

  • FLN36-12六氟化硫负荷开关

  • 产品名称:FLN36-12六氟化硫负荷开关
  • 型号:FLN36-12
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情



  FLN36-12六氟化硫负荷开关概述

  FLN36-12六氟化硫负荷开关,FLN36-12D、FLRN36-12D型户内交流高压六氟化硫负荷开关、负荷开关-熔断器组合电器及可装电缆头式负荷开关是我公司消化吸收国外先进技术,结合我国的运行要求,自行设计研制而成。该产品经全面型式试验,性能符合GB3804《3-63kV交流高压负荷开关》、GB16926《高压负荷开关-熔断器组合电器》、IEC60265、IEC60420标准要求。该产国真奇“合-会-接地”三工位灭弧室,联锁可靠,断口绝缘强度高,大爬距设计,出线端用均压保护罩保护。装电缆头式负荷开关,其出钱端装可触摸型电缆前接头,进出线安装高压电缆,配用在电缆分支(接)箱内。开关特殊的动密封和固定密封设计,密封可靠,并且在明显位置装有压力表,供运行时监视,确保运行安全,是装备城市电网的新一代高压开关设备。

  本产品适用于三相交流10kV、50Hz的电力系统中,作为工矿企业、高层建筑、住宅小区、预装式变电站场所,用来开断、关合负载电流、故障电流,控制和保护线路与配电变压器之用。

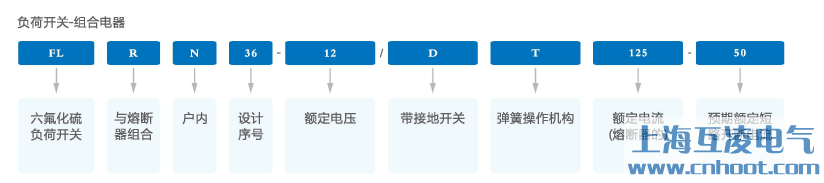

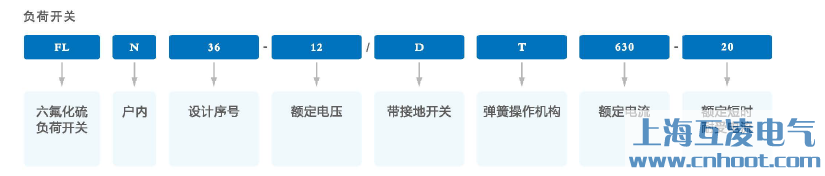

  FLN36-12六氟化硫开关型号及其含义





  使用条件

  周围空气温度-15℃-+400C;

  海拔高度:不超过1000m;

  湿度条件:日相对湿度的平均值不超过95%,月相对湿度平均值不超过90%,日水蒸汽压力的平均值不超过2.2kPa,月水蒸汽压力平均值不超过1.8kPa;

  周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染;

  来自开关设备和控制设备外部的振动或地动是可以忽略的;

  在二次系统中感应的电磁干扰的幅值不超过1.6kV。

  特殊使用条件

  根据国家标准GBjT11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定,断路器应在正常使用条件下运行。若用户使用的工作条件与正常使用条件有差异,如:安装地点在海披超过1000m、周围空气温度超过正常使用条件规定的限值或高湿易产生凝露的地方,应和制造厂进行协商,并取得一致意见。

  FLN36-12六氟化硫负荷开关结构特点

  负荷开关和组合电器由相同的绝缘躯壳开关本体、相同的弹簧操动机构、熔断器触头座和熔断器动作撞击脱扣系统组成。装可触摸型电缆前接头负荷开关由专用的绝缘躯壳开关本体、通用的弹簧操动机构组成。

  上下躯壳由环氧树脂注射而成,构成充气内腔,公用动触头作旋转运动可循序完成“合一分一接地”三种工作状态,在基本手力弹簧贮能操动机构上可加装电动台、分闸,实现遥控操作,供用户选择。

  机构箱正面设有SF6气体压力表和位置指示,压力表用于监视SF6气体压力变化。位置指示装置直接与动触头传动轴联接,指示动触头的工作位置绝对可靠。躯壳后部设有安全隔膜,当灭弧室内部可能会发生某种事故造成压力过高时,过压气体可冲破隔膜得到释放,从而确保人身安全。

  负荷开关与接地开关、接地开关与前门(开关高此联锁,供配柜时使用)均有可靠的机械联锁。

  操作结构

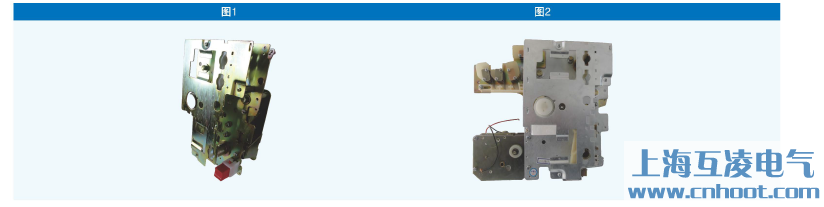

  TII型手动弹簧操作机构(见图1)

  用此操作机构来控制负荷开关的合分和接地。上部操作孔操作接地开关,下部操作孔操作负荷开关。台闸动作完成后,同时给分闸弹簧储能,只有通过手动按钮或熔断器的信号才能释放台闸。

  TII型电动弹簧操作机掏(见图2)

  TII型手动弹簧操动机构配电动机储能装置并配上分阐脱扣线圈组成TII型电动弹簧操动机构,手动与电动可独立操作,互不影响。

  操作电压:AC220VDC220VDC110VDC48V

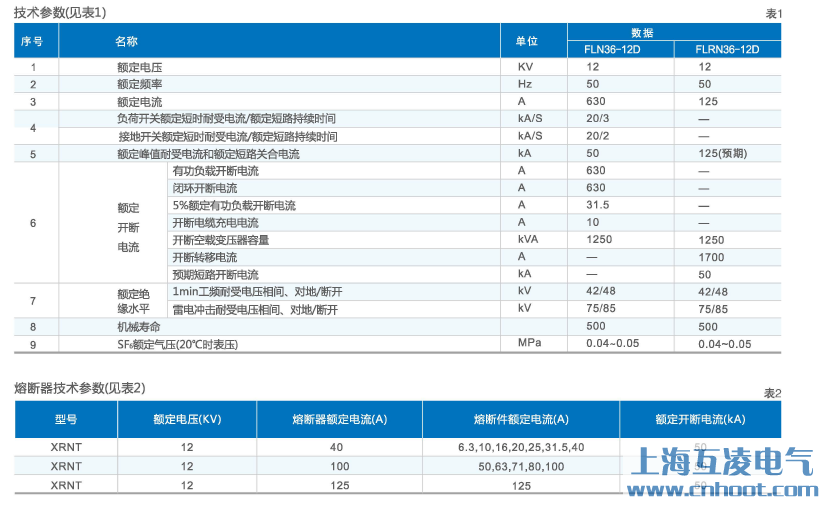

  主要技术参数

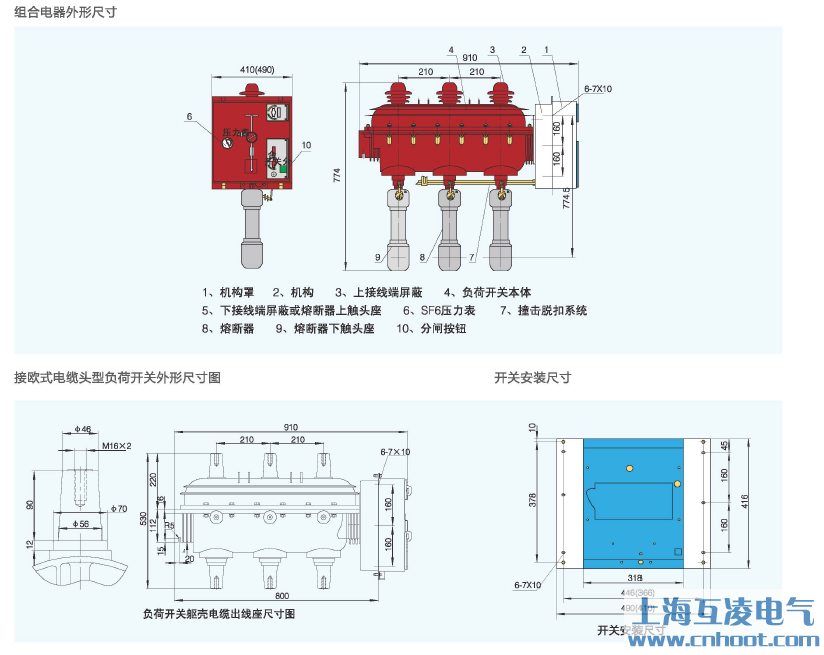

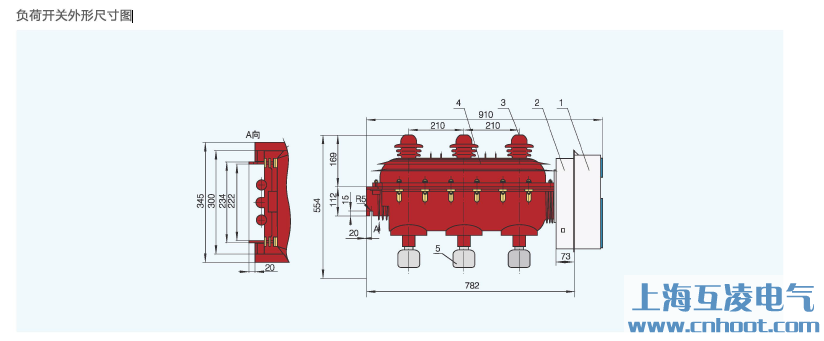

  外形及安装尺寸





  负荷开关灭弧原理

  SF6气体具有良好的灭弧性能,为了使电弧迅速熄灭,开关在开断电流过程中,动静触头刚分离时便产生电弧,此时,由于永久磁铁的磁场作用,驱动电弧围绕动静触头迅速去游离和冷却,在电流过零时熄灭,熄弧后形成双断口开距具有隔离断口的绝缘水平。这种永磁式旋弧原理,熄灭能力很强,触头烧伤很轻,延长了电气寿命。
