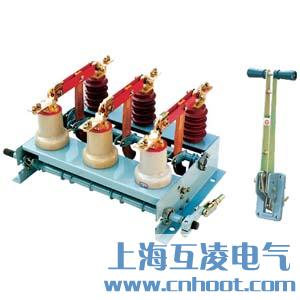

FN3-12D/400A负荷开关

概述

FN3-12D/400A户内负荷开关，适用于交流50HZ、6KV或12KV的网络中，作为开断和闭合负荷及过负荷电流之用，亦可用作开断和闭合空载长线。空载变压器及电容器之开关。带有RN3型熔断型的负荷开关可切断短路，作保护开关之用。

该负荷开关（以下简称FN12-12D负荷开关）是额定电压为12kV，额定频率为50Hz的三相高压开头设备，用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。 FKRN12-12D/100-31.5型交流高压负荷开头熔断器组合电器（以下简称FN12-12(R)D组合电器），是FKNRN12-12D负荷开关与S口LAJ（XRNT口-10）高压限流式熔断器组合在一起的户内高压开关设备。它可以开断直至短路电流的任何电流；负荷开关开断工作电流，熔断器开断短路电流，联合开断工作电流与全短路电流之间的任何电流，同时熔断器通过其撞击使负荷开关分闸。

使用环境条件

1、周围空气温度上限：+40度，下限：-25度；

2、海拔高度不超过1000m；

3、相对湿度日平均值不大于95%，月平均值不大于90%。

4、地震烈度不超过8度；

5、无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；

6、污秽等级：Ⅱ级；

7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。

主要技术参数

负荷开关所配带的熔断器型号及参数

外形及安装尺寸
