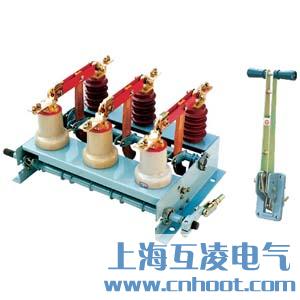

FN3-12R/400负荷开关

概述

FN3-12R/400户内负荷开关，适用于交流50HZ、6KV或12KV的网络中，作为开断和闭合负荷及过负荷电流之用，亦可用作开断和闭合空载长线。空载变压器及电容器之开关。带有RN3型熔断型的负荷开关可切断短路，作保护开关之用。

使用环境条件

1、周围空气温度上限：+40度，下限：-25度；

2、海拔高度不超过1000m；

3、相对湿度日平均值不大于95%，月平均值不大于90%。

4、地震烈度不超过8度；

5、无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；

6、污秽等级：Ⅱ级；

7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。

主要技术参数

负荷开关所配带的熔断器型号及参数

外形及安装尺寸

结构简介

负荷开关由底架，传动机构，支柱绝缘子，闸刀及灭弧装置等用部分阻成。底架由钢板焊接而成，并装有传动机构。闸刀借支柱绝缘子固定在底架上，闸刀接触点铆有限触头，端部装有弧动触头。灭弧装置与装置及喷嘴构成。在底加上还配有跳扣，凸轮与快速合闸弹簧，可进行快速合闸动作。
