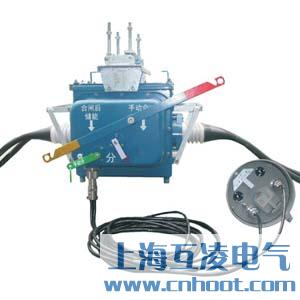

FZW28-12F负荷开关

概述

FZW28-12F户外高压真空负荷开关适用于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中，作为开、合负荷电流和关合短路电流之用。

适用于变电站、工矿企业及城、农网作保护城、农网自动化配电网络以及频繁操作的场所。

分界负荷开关由FZW28—12真空负荷开关和控制器两大部分组成，通过航空插座及户外密封控制电缆进行电气连接。能可靠判断检测界内外的毫安的零序电流及相间断路电流，可适宜不同中性点接地方式的配电系统。

使用环境条件

1、周围空气温度上限不超过40度，下限不超过-45度

2、风速不大于35m/s

3、海拔不高于1000m，地震烈度不超过8度

4、环境湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%

5、覆冰厚度不超过10mm

6、安装场所应无易燃、易爆、化学腐蚀及经常性剧烈振动的场所

7、中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地

型号及其含义

主要技术参数

外形及安装尺寸

常用产品型号：FZW28-12F/630-20、FZW28-12F/630A
