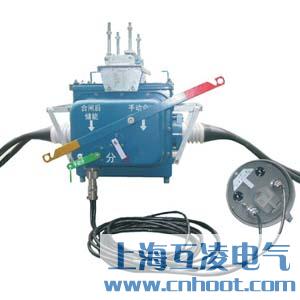

FZW28-12F/630-20负荷开关

概述

FZW28-12F/630-20户外高压真空负荷开关适用于额定电压为12kV、额定频率50Hz的户外三相交流配电系统中，作为开、合负荷电流和关合短路电流之用。

适用于变电站、工矿企业及城、农网作保护城、农网自动化配电网络以及频繁操作的场所。

分界负荷开关由FZW28—12真空负荷开关和控制器两大部分组成，通过航空插座及户外密封控制电缆进行电气连接。能可靠判断检测界内外的毫安的零序电流及相间断路电流，可适宜不同中性点接地方式的配电系统。

型号及其含义

主要技术参数

外形及安装尺寸

常用产品型号：FZW28-12F/630-20、FZW28-12F/630-16、FZW28-12F/630A

使用环境条件

1、周围空气温度上限不超过40度，下限不超过-45度

2、风速不大于35m/s

3、海拔不高于1000m，地震烈度不超过8度

4、环境湿度：月平均相对湿度不大于90%，日平均相对湿度不大于95%

5、覆冰厚度不超过10mm

6、安装场所应无易燃、易爆、化学腐蚀及经常性剧烈振动的场所

7、中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地

基本结构

1、分界开关由引进东芝技术的VSP5-12真空负荷开关、故障检测控制器两大部分组成。通过航空插座及户外密封控制电缆进行电气连接

2、采用真空灭弧，SF6气体绝缘，内置主回路隔离刀与灭弧室串联，绝缘性能高

3、改进型的电磁机构，可以进行电动、手动分合

4、开关上方设置压力释放区域，设有“翻牌”指示

5、内置零序和短路保护电流互感器；内置（或外置）电压互感器，提供操作电源

6、整套结构为免维护设备
