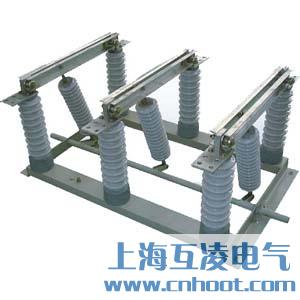

- 产品名称：GN2-40.5/630A隔离开关
- 型号：GN2-40.5-630A
- 品牌：上海互凌
- 座机：021-31263351
- 企业QQ：919107474
- 温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
- 资料请联系互凌
- 订货方案：
- 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
- 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
- 3、开关柜使用在特殊环境条件时，应在订货时详细说明
- 4、需要其它或超出附件、备件时应提出种类和数量
产品详情
概述
GN2-40.5/630A户内高压隔离开关是三相交流高压电器设备,用于额定电压40.5kV、额定频率50Hz或60Hz的交流电力系统中，供高压线路在无载荷情况下进行换接，以及对被检修的高压母线、断路器等高压电气设备与带电的高压线路进行电气隔离或联通之用。
结构特点
该隔离开关为三相联动式，由底架、转轴及联动板、支柱绝缘子、导电闸刀几静触头等部分组成。转轴装在底架上，轴上焊有联动版，通过拉杆绝缘子与闸刀相连。转轴两端伸出底架，其任何一端均可与操作机构相连进行分、合闸。本系列隔离开关可以水平、垂直或倾斜安装。
主要技术参数表
| 项目 | 单位 | 数据 | ||
| 额定电压 | KV | 10 | 20 | 35 |
| 额定电流 | A | 1000、2000、3000 | 400 | 400、600、1000 |
| 额定峰值耐受电流 | KA | 80、85、100 | 50 | 52、64、70 |
| 额定短时耐受电流 | KA | 40、51、70 | 14 | 14、25、72.5 |
| 额定短时持续时间 | S | 5 | ||

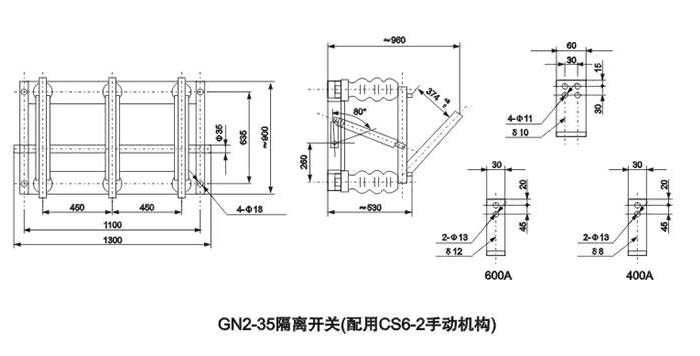

外形安装尺寸
主要产品：GN2-40.5/400A、GN2-40.5/630、GN2-40.5/1250A、GN2-40.5/1600A、GN2-40.5/2000A
- 产品名称：
GN2-40.5/630A隔离开关
- 型号：
GN2-40.5-630A
