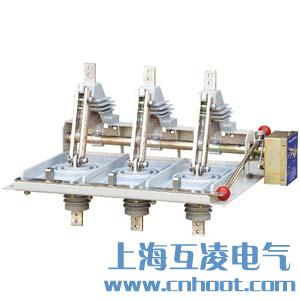

GNF38-12隔离开关

概述

GNF38-32KV型系列户内隔离开关，是为了适应固定式高压柜，环网柜向紧凑型，小型化发展的需要而设计制造的。它具有三工位结构，全绝缘底板；并配有同轴锁定和完善的机械连锁机构，外形紧凑小巧。是紧凑型箱式开关柜最佳选配开关。

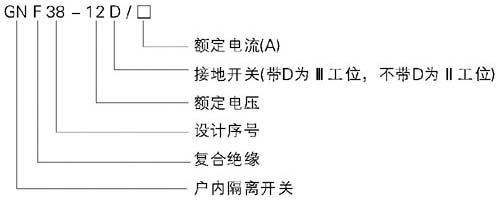

型号及其含义

主要结构特点

采用母线穿墙式整块绝缘底板(APG工艺)，外绝缘爬电比距可达24mm/kV，绝缘性能良好。

单断点，三工位结构确保隔离开关合闸时不能接地，接地时不能合闸。

配有同轴手操机构和位置定位装置。

GNF38-12高压隔离开关安装和调试

开箱后，应检查产品有无破损和锈蚀，产品铭牌，合格证是否与订货单相符，装箱清单是否与实物相符，完好无损。清理表面灰尘和污垢。

检查开关各主要连结部位的螺钉是否松动，如有上述情况，应进行旋紧调整。对机械磨擦部位涂以工业凡士林油。按高压柜，环网柜的位置需要进行安装，注意开关分闸时带电部分与对地的绝缘距离大于125cm。开关安装好以后应无负荷操作3-5次，检查分，合，接地标识是否和相应的操作益吻合，操作时不行有卡住等非正常现象。动，静触头接触压紧弹簧的压力出厂时已调好，用户不必再调整。开关与母线的连接处，接触必须良好，固定可靠。

主要技术参数

外形及安装尺寸

安装方式
