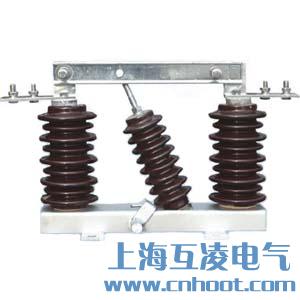

GW1-12/630隔离开关

简介

GW1-12/630户外高压隔离开关适用于装置在户外高压配电设备线路上， 供线路在有电压，无负载时切断线路及转换线路之用。本产品是由三个单独的单极隔离开关组成的三相电 器。每个单极隔离开关都具有相同的组成部分，如底座支柱绝缘子，前后静触头，闸刀及弧角等。

GW1-12G型户外高压隔离开关是针对远GWI开关存在的一系列问题，按现行的国家标准和国际标准改型设备而成的一种新型开关。开关本身带有接地闸刀，能有效地防止“带电挂地线和带地线合闸”等误操作，操作人员也不必再另挂接地线。该产品其电气性能和机械性能优良，已全面达到国家标准GB1985及其第一号修订和国际电工标准IEC129、IEC694的要求，是现行10KV级户外隔离开关的更新换代产品。

GW1-12连体型户外高压隔离开关属双柱垂直开启式，配用的手动操作机构为CS8-5D防雨型，电动操作机构为CX-6型。笨产品为三相共底架闸刀式开关，可分为底架、绝缘子及导电部分，底架由转轴及弯板和角钢焊成的框架组成，底架上固定六个触座组成，用弹簧压紧。分闸时由操作拐臂带懂转轴旋转，使操作绝缘子向上顶着闸刀和触头分开，闸刀绕触座旋转，触头也在闸刀的带动下向上移动至分闸位置。合闸时由操作拐臂带动转轴旋转，使操作绝缘子拉着闸刀向下转动，在和触头向遇后带懂触头旋转，一起转至合闸位置。

产品的电器和机械性能符合国家标准GB1985《交流高压隔离开关和接地开关》的规定要求。其中型号包括:GW1-12/200，GW1-12/400，GW1-12/630A，GW1-12/1000，GW1-12/1250。

型号及其含义

使用环境条件

1. 海拔不超过1000m；

2.环境温度上限为40℃，下限-25℃；

3.无导电或起化学作用气体和蒸汽的场所；

4.无火灾、爆炸危险，严重污秽的场所；

5.不受严重震动或冲击情况（如在电镐、挖泥机旁）的场所。

外形及安装尺寸

主要技术参数
