GW4-40.5/630隔离开关

概述

GW4-40.5/40.5隔离开关是一种在电力系统中无载的情况下，分合电力线路和设备的电气设备，广泛用于电力系统和工矿企业。产品的各项指标符合GB1985《交流高压隔离开关和接地开关》、DL/T593《高压开关设备的共用订货技术导则》、DL486《交流高压隔离开关订货技术条件》的要求。

产品简介

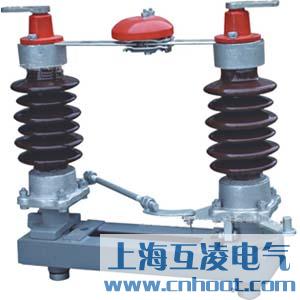

GW4-40.5户外高压隔离开关本体由三个单极组成，开关单极为平行双柱式结构，左右对称。它是由底座、支座、绝缘子、主导电部份组成，如果是接地型，还包括接地动、静触头、接地刀闸杆，连动部份及互锁板等，开关单极的左右两支座通过斜拉杆传动，主刀闸的三极联动通过水平连杆传动，接地刀闸的三极联动通过连接管传动。一般情况，GW4-40.5主刀闸配用CJ6型电操机构，接地刀闸配用CS17型手操机构。GW4-40.5型隔离开关的接地方式有内开和外开两种，内开方式即接地刀的分合闸在瓷瓶的内侧，内开的主要特点是结构紧凑，占地面积小；外开方式即接地刀的分合闸在瓷瓶的外侧。

结构图

GW4-40.5三柱式结构图

主要型号：GW4-40.5/630A、GW4-40.5/1000、GW4-40.5/1250、GW4-40.5/1600、GW4-40.5/2000等

产品特征

1、转动灵活，开合自如。由于采用滚动轴承传动，所以在转动过程中较为灵活，操作比较省力。

2、通过伞齿轮机构来传动，从而保证两柱的分合闸动作一致。

3、分合闸有限位装置，保证触头接触在最佳位置。同时，操作完毕手柄被锁环扣住，以免发生有无意识的外力作用下自由分合，从而保证了分合位置的可靠性。

4、触头开距大，有足够裕量的绝缘隔离断口，从而保证了其安全性。

5、接地与不接地共有三种方式，主轴与接地之间有可靠的机械联锁，从而保证安全，用户可根据需要选定接地方式。

6、根据用户的方便，操动机构可以安装在任一极的下方，操动效果一样。
