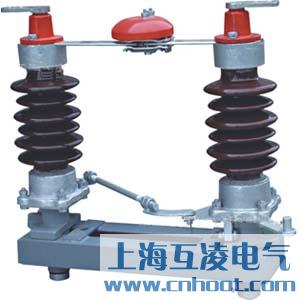

- 产品名称：GW4-40.5D隔离开关
- 型号：GW4-40.5D
- 品牌：上海互凌
- 座机：021-31263351
- 企业QQ：919107474
- 温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
- 资料请联系互凌
- 订货方案：
- 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
- 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
- 3、开关柜使用在特殊环境条件时，应在订货时详细说明
- 4、需要其它或超出附件、备件时应提出种类和数量
产品详情
概述
GW4-40.5D隔离开关是一种在电力系统中无载的情况下，分合电力线路和设备的电气设备，广泛用于电力系统和工矿企业。产品的各项指标符合GB1985《交流高压隔离开关和接地开关》、DL/T593《高压开关设备的共用订货技术导则》、DL486《交流高压隔离开关订货技术条件》的要求。
产品简介
GW4-40.5户外高压隔离开关本体由三个单极组成，开关单极为平行双柱式结构，左右对称。它是由底座、支座、绝缘子、主导电部份组成，如果是接地型，还包括接地动、静触头、接地刀闸杆，连动部份及互锁板等，开关单极的左右两支座通过斜拉杆传动，主刀闸的三极联动通过水平连杆传动，接地刀闸的三极联动通过连接管传动。一般情况，GW4-40.5主刀闸配用CJ6型电操机构，接地刀闸配用CS17型手操机构。GW4-40.5型隔离开关的接地方式有内开和外开两种，内开方式即接地刀的分合闸在瓷瓶的内侧，内开的主要特点是结构紧凑，占地面积小；外开方式即接地刀的分合闸在瓷瓶的外侧。
结构图
GW4-40.5三柱式结构图
主要型号：GW4-40.5D/630-20、GW4-40.5D/1000-31.5、GW4-40.5D/1250-31.5、GW4-40.5D/1600-31.5、GW4-40.5D/2000-31.5等
