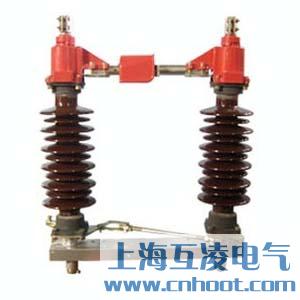

GW4-72.5/630隔离开关

概述

GW4-72.5/630铜管型隔离开关是交流频率为50Hz的户外高压电器设备，是在原GW4系列基础上进行改进设计的产品，供高压线路在无负载情况下进行换接，以及对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离之用。

GW4-72.5铜管型隔离开关配用CS11-1型手力操作机构，GW4-72.5D型配用CS8-6D手力操作机构。

使用范围

海拔高度不超过3000米；

环境气温不高于-40℃，不低于-30℃；

只适用于水平安装的场所，风速不大于35m/s；

地震烈度不超过8度；

普通型适用于Ⅱ级污秽地区，防污型适用于Ⅲ级污秽地区。

特点

1、改进了轴承转盘结构，使轴承座实现了防水功能。且配有注油孔、调整螺钉，开关的整体性强且维护更加简单、方便。

2、导电杆与触头之间、导电杆与触指座之间均采用铜焊工艺，另外触指与触指座之间加装软连接，使产品的主回路电阻比采用螺钉连接的大幅减小，从而减少触头在运行中的发热问题。接地导杆采用导电性能优良的铝合金，触头部分采用紫铜件，导电杆与底座连接处及接地触指座之间均加装软连接，因此接地回路的接地可靠性大大的增强。

3、主导电外露部分均采用紫铜镀银的表面处理工艺，镀银处理，表面光洁、美观、抗腐蚀能力强、持久耐用。

4、改进轴与孔配合方式：铁与铜配合改为铜与铜配合或不锈钢与铜配合，解决了在户外长期使用出现的锈死现象。外露标准件采用不锈钢；金属件采用热镀锌处理，开关的耐腐蚀能力更强。

5、大量采用精铸件替代焊接件，减少焊接不牢等安全性问题。

6、接地刀闸可在施工现场左右互换，并改同轴联动方式单极联动，大大减轻施工现场安装难度。

主要技术参数

其他型号：GW4-72.5/630A、GW4-72.5/1000、GW4-72.5/1250、GW4-72.5/1600
