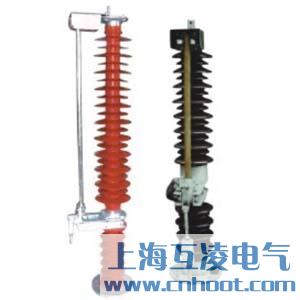

GW8-35/630A隔离开关

概述

GW8-35/400中性点隔离开关系单相交流50Hz高压开关设备，额定电流：630A、1250A。在有电压无负载的情况下，作分、合变压器中性点接地线路之用。也供铁道自动闭塞信事情装置时使用。并可单级使用。其中防污型的隔离开关可以满足重污秽地区用户的要求，并可以有效地解决隔离开关在运行中出现的污闪问题。

本产品分为普通型和防污型（W）两种。

本产品所配用的操作机构为：CS8-5型手动操动机构或CX6型电动机操动机构；CS17-G型手动操动机构或CJ2、CJ5、CJ6、CJ12型电动机操动机构。

其他产品：GW8-35/400A、GW8-35/630、GW8-35/1000A、GW8-35/1250A等

主要技术参数及安装图

使用环境

海拔高度不超过1000m（可提供特殊要求）；

周围空气温度：上限+40℃下限-25℃；

风压不超过700Pa(相当于风速34m/s)；

地震烈度不超过8度；

覆冰厚度10mm；

空气污秽程度：0级(普通级)、II、III(耐污型)。

结构和工作原理

本隔离开关为单相式结构，每相由底架、支柱绝缘体、闸刀、触头等部分组成，闸刀侧面有调节接触压力的螺丝和压紧用的弹簧，上端装有固定拉扣和其相连的自锁装置，供绝缘钩棒进行分合闸之用。

新型产品在结构上与未改进的产品比较具有接触面积大、接触电阻低、导电性能好、机械强度向等优点。
