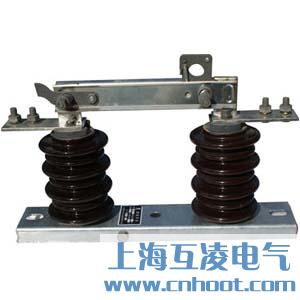

GW9-12W/1000A隔离开关

概述

GW9-12W/1000户外高压隔离开关系高压开关设备，用于额定电压12KV、交流50Hz及以下电力系统中，配用CS6-1型人力操作机构，作为在有电压而无负载的情况下，分、合电路之用，亦有派生产品防污型，高原型的和加装带电显示装置等。

使用环境

1.海拔不超过1000m；

2.周围空气温度:-25oC～ +40oC；

3.周围环境相对湿度: 日平均值不大于95% 月平均值不大于90%；

4.地震裂度不超过8度；

5.安装场所：没有火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈振动场所。

主要技术参数

外形及安装尺寸

其他型号：GW9-12G/200A、GW9-12G/400、GW9-12G/630、GW9-12G/1000、GW9-12G/1250

主要作用

1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

2)根据运行需要，换接线路。

3)可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4)根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。按其绝缘支柱结构的不同可分为单柱式隔离开关（single-column disconnector)、双柱式隔离开关（double-column disconnector)、三柱式隔离开关（three-column disconnector)。其中单柱式刀闸在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。在超高压输电情况下，变电所采用单柱式刀闸后，节约占地面积的效果更为显著。
