GW9-20/630A隔离开关

产品名称：GW9-20/630A隔离开关
型号：GW9-20-630A
品牌：上海互凌
座机：021-31263351
企业QQ：919107474
温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
资料请联系互凌
订货方案：
1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
3、开关柜使用在特殊环境条件时，应在订货时详细说明
4、需要其它或超出附件、备件时应提出种类和数量

产品详情

概述

GW9-20/630A户外高压隔离开关适用于交流50Hz，额定工作电压24KV的电力系统中，用以切断和闭合无负载有电压的单相或三相电路。

结构特征

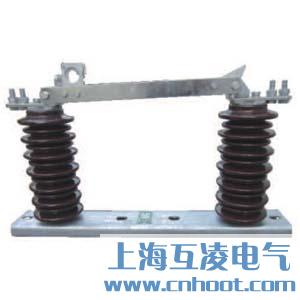

GW9-20隔离开关由底座、支柱绝缘子、导电部分、保险钩等部分组成，采用闸刀式结构分合闸达到电切断和闭合线路。每相闸刀由两片导电刀片组成，刀片两侧外装有压缩弹簧，调节弹簧的高度可以得到开关所需要的接触压力。开关分合闸时用绝缘钩棒操作，便可进行分合闸运动.闸刀有自锁装置。

动作原理

1、隔离开关分合时用绝缘钩棒操作，绝缘钩棒扣住隔离开关机构，拉动锁钩向分闸方向，解开自锁装置后带动与之相连的导电板旋转实现分闸动作，合闸时由绝缘钩棒顶住隔离开关锁钩带动转轴旋转，使之相连的导电板转动至合闸位置，此时自锁装置将隔离开关锁定在合闸位置。

2、本型隔离开关可安装于支柱、墙壁、天花板、横架或金属架上，也可以立装、斜装，但安装位置应使触刀打开时趋向下方。

主要技术参数

产品名称：
GW9-20/630A隔离开关

型号：
GW9-20-630A

上海互凌电气有限公司是一家具有多年成套配件生产历史，集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求，关注客户的应用细节以提高产品的现场使用寿命，是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数，欢迎来电咨询订购。
