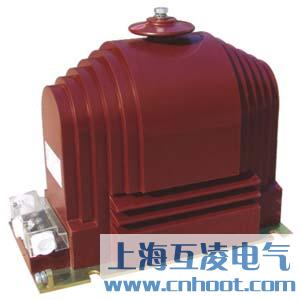

- 产品名称：JDZ11-20电压互感器
- 型号：JDZ11-20
- 品牌：上海互凌
- 座机：021-31263351
- 企业QQ：919107474
- 温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
- 资料请联系互凌
- 订货方案：
- 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
- 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
- 3、开关柜使用在特殊环境条件时，应在订货时详细说明
- 4、需要其它或超出附件、备件时应提出种类和数量
产品详情
JDZ11-20型电压互感器简介
本系列电压互感器为环氧树脂绝缘全封闭结构， 耐污秽及潮湿，也适用于热带地区使用。该互感器体积小，重量轻，局部放电量小、抗过电压能力强，适宜于任何位置、任何方向安装。
JDZ11-20电压互感器原理
JDZ11-20电压互感器为环氧树脂浇注全封闭结构，适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

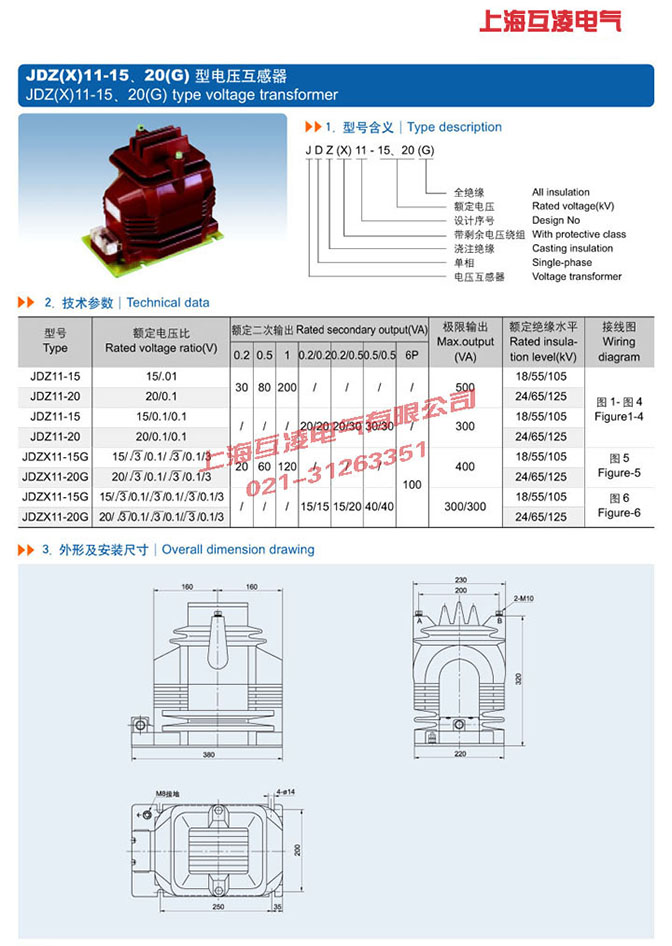

JDZ11-20电压互感器参数
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 | 极限输出 | 额定绝缘水平 |
| (VA) | (VA) | （kV） | |||
| JDZX11-20 | 20/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/200 | 600 | 24/65/125 |
| 0.5/6P(3P) | 100/200 | ||||
| JDZX11-20G | 20/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/200 | ||
| 0.5/6P(3P) | 70/200 |
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 | 极限输出 | 额定绝缘水平 | |
| (VA) | (VA) | （kV） | ||||
| JDZ11-20 | 13.8/0.1 | 0.2 | 30 | 500 | 18/55/105 | |
| 15/0.1 | 0.5 | 80 | ||||
| 15.7/0.1 | 1 | 200 | ||||
| 20/0.1 | 24/65/125 | |||||
| JDZF11-20 | 13.8/0.1/0.1 | 0.2/0.2 | 20/20 | 300 | 18/55/105 | |
| 15/0.1/0.1 | 0.2/0.5 | 20/40 | ||||
| 15.7/0.1/0.1 | 0.5/0.5 | 40/40 | ||||
| 20/0.1/0.1 | 24/65/125 | |||||
| JDZX11-20G | 13.8/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/100 | 400 | 18/55/105 | |
| 15/√3/0.1/√3/0.1/3 | 0.5/6P(3P) | 80/100 | ||||
| 15.7/√3/0.1/√3/0.1/3 | ||||||
| 20/√3/0.1/√3/0.1/3 | 24/65/125 | |||||
| JDZXF11-20G | 13.8/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 20/20/100 | 300 | 18/55/105 | |
| 15/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 20/40/100 | ||||
| 15.7/√3/0.1/√3/0.1/√3/0.1/3 | 0.5/0.5/6P(3P) | 40/40/100 | ||||
| 20/√3/0.1/√3/0.1/√3/0.1/3 | 24/65/125 | |||||
| JDZX11-20 | 13.8/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30/100 | 400 | 18/55/105 | |
| 15/√3/0.1/√3/0.1/3 | 0.5/6P(3P) | 80/100 | ||||
| 15.7/√3/0.1/√3/0.1/3 | ||||||
| 20/√3/0.1/√3/0.1/3 | 24/65/125 | |||||
| JDZXF11-20 | 13.8/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 20/20/100 | 300 | 18/55/105 | |
| 15/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 20/40/100 | ||||
| 15.7/√3/0.1/√3/0.1/√3/0.1/3 | 0.5/0.5/6P(3P) | 40/40/100 | ||||
| 20/√3/0.1/√3/0.1/√3/0.1/3 | 24/65/125 | |||||
1、局部放电水平符合GB1207《电压互感器》标准。
2、污秽等级：Ⅱ级。
JDZ11-20电压互感器的作用
电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与电气工作人员隔离。电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。简单的说就是“检测元件”。
