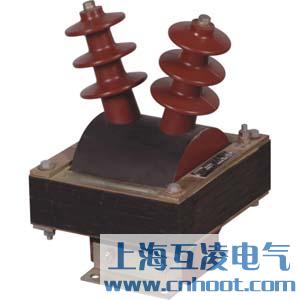

JDZ16-10电压互感器

JDZ16-10电压互感器原理

本电压互感器为全封闭环氧树脂浇注绝缘结构。一次绕组带有熔断器保护，熔断电流与互感短路电流相匹配，配接COOPER（固珀）公司的肘型电缆插头（亦可用相同规格的国产插头）。由于一、二次均采用密封结构，既有效缩小了开关柜的体积，又具有良好的防污防潮能力。尤其适用于户外环网柜。

JDZ16-10电压互感器参数

1海拔高度不超过1000m；
2周围环境温度不高于+40℃，不低于-5℃
3周围空气的相对湿度不大于85%(200℃);

JDZ16-10电压互感器变比

常见异常

⑴三相电压指示不平衡：一相降低（可为零），另两相正常，线电压不正常，或伴有声、光信号，可能是互感器高压或低压熔断器熔断；
⑵中性点非有效接地系统，三相电压指示不平衡：一相降低（可为零），另两相升高（可达线电压）或指针摆动，可能是单相接地故障或基频谐振，如三相电压同时升高，并超过线电压（指针可摆到头），则可能是分频或高频谐振；
⑶高压熔断器多次熔断，可能是内部绝缘严重损坏，如绕组层间或匝间短路故障；
⑷中性点有效接地系统，母线倒闸操作时，出现相电压升高并以低频摆动，一般为串联谐振现象；若无任何操作，突然出现相电压异常升高或降低，则可能是互感器内部绝缘损坏，如绝缘支架绕、绕组层间或匝间短路故障；
⑸中性点有效接地系统，电压互感器投运时出现电压表指示不稳定，可能是高压绕组N（X）端接地接触不良。
(6)悬浮电位放电，可能是穿芯螺栓和铁芯连接松动，造成螺栓处于悬浮电位；金属异物处于悬浮电位放电；绝缘支架螺母电位悬浮；
(7)电弧放电，可以是串级绕组对铁芯放电，绝缘支持架不良而放电；绝缘进水受潮；一次绕组末端未接地；
(8)过热性故障
