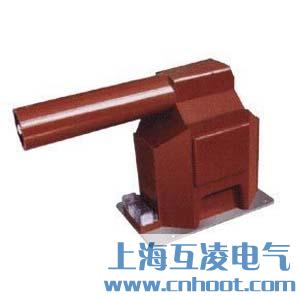

JDZX11-35R电压互感器

产品名称：JDZX11-35R电压互感器
型号：JDZX11-35R
品牌：上海互凌
座机：021-31263351
企业QQ：919107474
温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
资料请联系互凌
订货方案：
1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
3、开关柜使用在特殊环境条件时，应在订货时详细说明
4、需要其它或超出附件、备件时应提出种类和数量

产品详情

JDZX11-35R电压互感器原理

JDZX11-35R电压互感器为环氧树脂浇注全封闭结构，适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

本型电压互感器体积小、抗过电压能力强，一次带有熔断器保护、熔断器装在互感器内部，直接避免因用户配置熔断器浪费开关柜的有效空间，其熔断器的熔断电流与互感器短路承受能力相匹配，能有效地保护互感器因电网出现故障时不被烧毁。

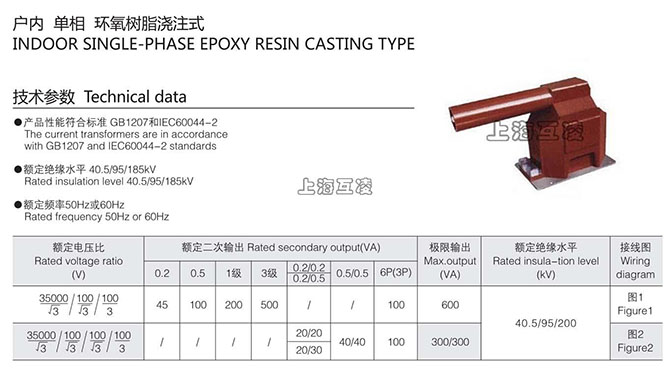

JDZX11-35R电压互感器参数

型号	额定电压比 (kV)	准确级组合	额定输出	极限输出(VA)	额定绝缘水平（kV）
			(VA)
JDZX11-35R	35/√3/0.1/√3/0.1/3	0.2/6P(3P)	30/100	600	40.5/95/200
		0.5/6P(3P)	100/100
JDZXF11-35R	35/√3/0.1/√3/0.1/√3/0.1/3	0.2/0.2/6P(3P)	15/15/100	2×300	40.5/95/200
		0.2/0.5/6P(3P)	15/30/100
		0.5/0.5/6P(3P)	30/30/100

1、配用熔断器型号为XRNP□-35型，0.5A,50kA
2、局部放电水平符合GB1207《电压互感器》标准。

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

产品名称：
JDZX11-35R电压互感器

型号：
JDZX11-35R

上海互凌电气有限公司是一家具有多年成套配件生产历史，集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求，关注客户的应用细节以提高产品的现场使用寿命，是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数，欢迎来电咨询订购。
