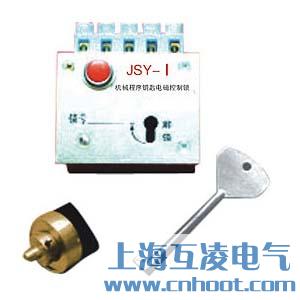

JSY-1电磁锁

概述

JSY-1型机械程序钥匙电磁控制锁适用于综合自动化控制屏面与我厂生产的JSN(W)机械程序锁配套，其主要功能是防止断路器与隔离开关之间误操作，对于JSN(W)机械程序锁实行强制管理，适用于任何形式的控制开关与JSN(W)机械程序锁进行“五防”操作。

工作原理

当断路器处于合闸位置时，电控锁无操作电源，控制回路闭合，断路器可进行分合操作。

当断路器处于分闸位置时，电控锁指示灯亮，说明有操作电源，按一下电控锁按钮，逆时针旋转机械程序锁钥匙，将钥匙取出，可进行刀闸操作，钥匙取出后，本电控锁控制回路断开，不可进行断路器合闸操作。
