LDJ1-10Q/210-Y,LDJ1-10/210-Y电流互感器

产品名称：LDJ1-10Q/210-Y,LDJ1-10/210-Y电流互感器
型号：LDJ1-10Q-210-Y,LDJ1-10-210-Y
品牌：上海互凌
座机：021-31263351
企业QQ：919107474
温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
资料请联系互凌
订货方案：
1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
3、开关柜使用在特殊环境条件时，应在订货时详细说明
4、需要其它或超出附件、备件时应提出种类和数量

产品详情

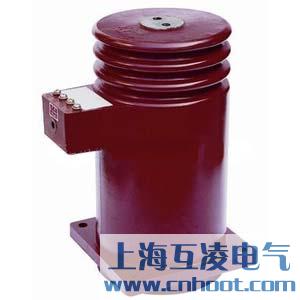

LDJ1-10Q/210-Y,LDJ1-10/210-Y电流互感器结构简介

本系列电流互感器为贯穿式环氧树脂浇注全封闭结构，其一次绕组的一个端子带有静触头被设置在环氧树脂的绝缘空腔内。

LDJ1-10Q/210-Y,LDJ1-10/210-Y电流互感器原理

LDJ1-10Q/210-Y,LDJ1-10/210-Y电流互感器为环氧树脂浇注绝缘全封闭产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。是专门为KYN-10型手车开关柜而设计。

LDJ1-10Q/210-Y,LDJ1-10/210-Y型电流互感器参数

1、LDJ1-10Q/210-Y,LDJ1-10/210-Y电流互感器额定绝缘水平：12/42/75
2、负荷的功率因数：cosφ=0.8（滞后）
3、额定一次电流为：5A或1A
4、表面爬电距离：大于530MM
5、产品标准：GB1208-2006《电流互感器》
6、仪器保安系数<10

额定电流比(A)	级次组合	额定输出(VA)					一秒热稳定电流(KA)	动稳定电流(KA)
额定电流比(A)	级次组合	0.2s	0.5s	0.2s	0.5s	10P10	一秒热稳定电流(KA)	动稳定电流(KA)
5/5	0.2s/10P 0.2/10P 0.5/10P	10	10	10	10	15	0.5	1.25
10/5							1.0	2.5
15/5							1.5	3.75
20/5							2.0	5
30/5							3.0	7.5
40/5							4.0	10
50/5							7.5	18
75/5							11	28
100/5							15	37.5
150/5							22.5	56
200/5							30	75
300～400/5							63	100
500～800/5				15	15	20	63	100
1000～1250/5				20	20	25	80	130

额定电压

电流互感器额定电压不小于装设点线路额定电压。

LDJ1-10Q/210-Y,LDJ1-10/210-Y电流互感器变比

应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

LDJ1-10Q/210-Y,LDJ1-10/210-Y型电流互感器安装条件

1、环境温度：最高温度45℃，平均温度不超过30℃，最低温度：-45℃。
2、海拔高度不超过1000M（超过请著明）
3、接地方式：中性点非有效接地系统
4、大气条件：无严重污染

产品名称：
LDJ1-10Q/210-Y,LDJ1-10/210-Y电流互感器

型号：
LDJ1-10Q-210-Y,LDJ1-10-210-Y

上海互凌电气有限公司是一家具有多年成套配件生产历史，集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求，关注客户的应用细节以提高产品的现场使用寿命，是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数，欢迎来电咨询订购。
