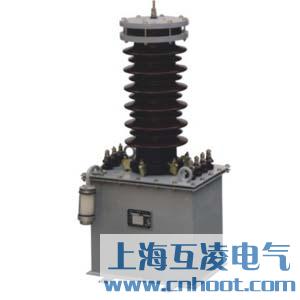

LJWD-10电流互感器

  • LJWD-10电流互感器

  • 产品名称:LJWD-10电流互感器
  • 型号:LJWD-10
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

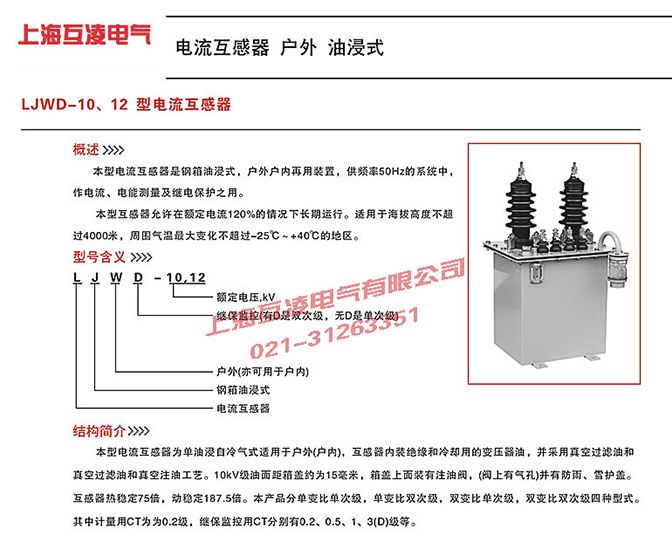

LJWD-10电流互感器原理

LJWD-10,LJW-10产品是油浸、钢箱结构户外式电流互感器,适用于额定频率 50 赫兹、额定电压 10KV 的电力系统中作电气测量及继电保护用

LJWD-10型电流互感器参数

1LJWD-10,LJW-10电流互感器油箱为椭圆桶型互感器装入油箱内,互感器引有出线均由布置在箱盖上面的瓷套引出器身吊装在箱盖下面,可以一起吊出油箱
2 互感器有几个二次绕组就有几个环型铁芯,每个铁芯外面绕有二次绕组。一次绕组穿过铁芯与二次绕组构成“8”字形的链状。整个链状绕组放置在注满变压器油的箱体内。
3 产品可做多次级,也可做多变比多变比有一次抽头结构也有二次抽头结构
4(特别说明:所用变压器油为 25 号变压器油)

额定电流比(A) 级次
组合
准确级及额定输出 保护级 一秒热稳定
电流(KA)
动稳定
电流(KA)
0.2S 0.2 0.5 额定输出(VA) 准确级及准
确限值系数
5/5
0.5
10P
0.2S/10P
0.2/10P
0.5/10P
10 10 15 20 10P10 0.3 0.75
10/5 0.6 1.5
15/5 0.9 2.25
20/5 1.2 3
30/5 1.8 4.5
40/5 2.4 6
50/5 3 7.5
75/5 4.5 11.25
100/5 6 15
150/5 9 22.5
200/5 12 30
300/5 18 45
400/5 24 60

LJWD-10电流互感器的作用

互感器使用于额定电压不超过0.66kV的交流电路,长期工作电流不超过1.2倍额定值; 产品为减极性,一次接线标志P1、P2,相应二次接线标志S1、S2; 测量仪表接于S1、S2端子上,所接仪表的总阻抗(包括接线)不应超过互感器的额定负荷; 互感器在运行中严禁二次开路。低压电流互感器可以把高交流电流转化为容易控制的低电流。

LJW-10型电流互感器安装条件

1 安装场所:户外;
2 环境温度 -25 ℃-+40℃的范围内,空气湿度不大于85%
3 海拔:海拔 4000 米以下使用
4 安装场所无腐蚀性的气体

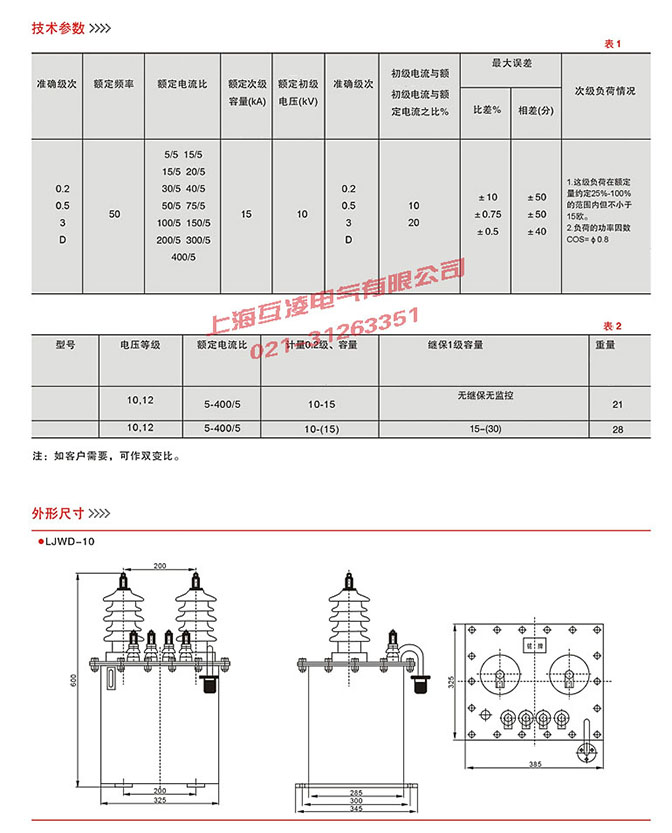

LJWD-10电流互感器接线图LJWD-10电流互感器变比
