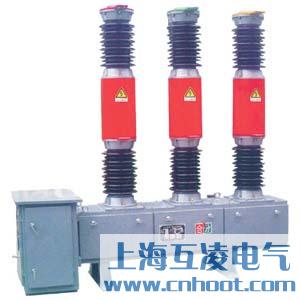

LW34-40.5/1600-25六氟化硫断路器

简介

产品开断性能优良，采用压气式灭弧室，电寿命长，在额定电压下连续开断40kA短路电流达21次不检修，不要换六氟化硫气体，机械可靠性高，机械寿命达3000次以上，能频繁操作；每台可装12只电流互感器，供用户选择。该产品采用新型MKZ型SF6指针式密度表，压力表读数不受温度变化的影响，使用方便。

主要技术参数

外形及安装尺寸

主要产品型号

LW34-40.5/1600-40、LW34-40.5/1250-25、LW34-40.5/2000-25

LW34-40.5/1600-31.5、LW34-40.5/1250-31.5、LW34-40.5/2000-31.5

LW34-40.5型六氟化硫断路器是三相交流50Hz户外高压电器设备，适用于40.5kV输配电系统的控制和保护，也可用作联络断路器及开合电容器组场合。

该产品配用CT14型弹簧机构。

环境条件

高原型4000米；

环境温度：-30℃—+40℃(特殊要求-40℃—+40℃)；

相对湿度：日平均不大于95 %，月平均不大于90 %(25℃)；

风速：不大于35米 / 秒；

污秽等级为III级；

瓷套爬距为1050mm(1320mm)(公称爬电比距不低于25 mm / kV)；

日照：0.1w/cm2；

覆冰：10mm(MAX) ；

地震条件：垂直加速度0.3g；

水平加速度0.15g(max)没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。
