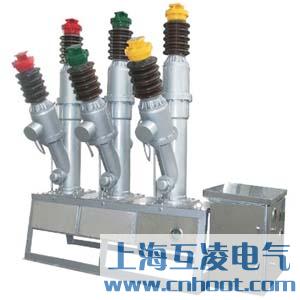

LW8-40.5/1600六氟化硫断路器

概述

LW8-40.5/1600户外高压六氟化硫断路器是三相交流50Hz的户外高压电气设备；适用于35kV输电系统的控制和保护；也可用于联络断路器及开合电容器组的场合。

该断路器配用CT14型弹簧操动机构。

断路器符合国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IE出版物《高压交流断路器》的要求。

主要技术参数

外形及安装尺寸

主要特点

a.开断性能优良，燃弧时间短，电寿命长，在额定电压下连续开断25千安20次不检修，不更换六氟化硫气体；

b.绝缘可靠，气压在零表压时可耐受40.5千伏10分钟；

c.机械可靠性高，合闸能力强，能频繁操作；

d.开合电容器组电流400安无重燃；

e.切空长线25、50公里无重燃；

f.结构简单、体积小，不检修周期长。

主要产品型号：LW8-40.5/1600-25、LW8-40.5/2000-25、LW8-40.5/2000-31.5

使用环境条件

a.海拔高度：不超过2000米；

b.环境温度：-30℃－+40℃（特殊要求-40℃－+40℃）；

c.相对湿度：日平均不大于95%，月平均不大于90%（25℃）；

d.风速：不大于35米/秒；

e:污秽等级为Ⅲ级；瓷套爬距为1050mm（公称爬电比距不低于25mm/kV）；

f.没有易燃物质、爆炸危险、化学腐蚀及剧烈振动的场合。
