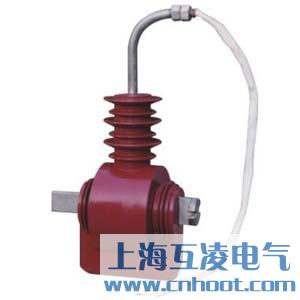

- 产品名称：LZW32-10G1电流互感器
- 型号：LZW32-10G1
- 品牌：上海互凌
- 座机：021-31263351
- 企业QQ：919107474
- 温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
- 资料请联系互凌
- 订货方案：
- 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
- 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
- 3、开关柜使用在特殊环境条件时，应在订货时详细说明
- 4、需要其它或超出附件、备件时应提出种类和数量
产品详情
LZW32-10G1电流互感器原理
LZW32-10G1电流互感器为户外环氧树脂真空浇注、全封闭结构，供额定频率50～60Hz，额定电压10KV及以下户外真空断器中作继电保护用。
LZW32-10G1电流互感器参数
| 额定电流比(A) | 准确级 | 额定输出(VA) | 一秒热稳定电流(KA) | 额定动稳定电流(KA) |
| 50/5 | 10P10 | 10 | 9 | 22.5 |
| 75/5 | 13.5 | 33.8 | ||
| 100/5 | 18 | 45 | ||
| 150/5 | 27 | 67.5 | ||
| 200/5 | 36 | 90 | ||
| 300/5 | 15 | 36 | 90 | |
| 400/5 | 40 | 100 | ||
| 600/5 | 48 | 120 | ||
| 630/5 |
注意事项
互感器使用于额定电压不超过0.66kV的交流电路，长期工作电流不超过1.2倍额定值； 产品为减极性，一次接线标志P1、P2，相应二次接线标志S1、S2； 测量仪表接于S1、S2端子上，所接仪表的总阻抗（包括接线）不应超过互感器的额定负荷； 互感器在运行中严禁二次开路。低压电流互感器可以把高交流电流转化为容易控制的低电流。
- 产品名称：
LZW32-10G1电流互感器
- 型号：
LZW32-10G1
地址：http://www.cnhoot.com/LZW32-10G1-479.html
