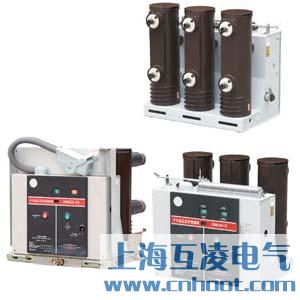

VS1-12真空断路器

VS1-12真空断路器概述

VS1-12户内高压真空断路器等同于ZN63-12户内高压真空断路器，是三相交流50Hz额定电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

型号及其含义

环境要求

1、周围空气温度：上限+40度，下限-40度；

2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；

3、风压：不超过700Pa(相当于风速34m／s)；

4、地震烈度：不超过8度；

5、污秽等级：Ⅳ级；

6、最大日温差：不超过25度；

7、相对湿度：日平均不大于95％，月平均不大于90％；

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

主要技术参数

外形及安装尺寸

VS1-12真空断路器特点

不需要灭弧和绝缘介质、采用真空开断技术，更环保、更安全。 灭弧室及导电元件整体浇注成固封极柱。 按国家最新标准M2级进行30000次机械寿命型式试验。 主导电回路绝缘固定可靠。 灭弧室得到充分保护、避免了污秽、潮气、凝露、以及机械冲击的影响。 可靠的模块式弹簧操动机构，方便安装及维护。 新型高真空度、超低阻值型真空灭弧室，分断能力强，绝缘恢复速度快，接触电阻低。 结构紧凑、整体尺寸小。 齐备的防误操作联锁，确保人员和设备安全。 操作方便、维护工作量极少。

热门型号

VS1-12/630-20、VS1-12/1000-20、VS1-12/1250-20

VS1-12/630-25、VS1-12/1000-25、VS1-12/1250-25

VS1-12/1250-31.5、VS1-12/1600-31.5、VS1-12/2000-31.5、VS1-12/2500-31.5

VS1-12/1250-40、VS1-12/1600-40、VS1-12/2000-40、VS1-12/3150-40

VS1-12/2000-50、VS1-12/2500-50、VS1-12/3150-50
