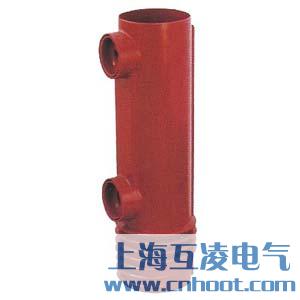

VS1-24绝缘筒

  • VS1-24绝缘筒

  • 产品名称:VS1-24绝缘筒
  • 型号:VS1-24
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

概述

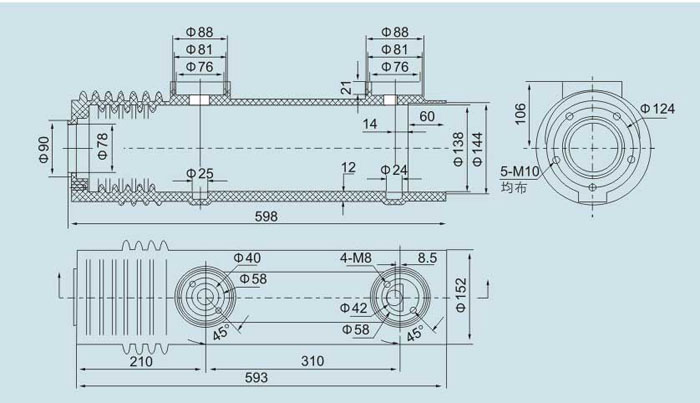

VS1-24绝缘筒适用于电流630~1250A的户内高压真空断路器中。其顶部和中部分别装有出线臂,上出线臂通过上支架与灭弧室静端固定联结,下出线臂通过下支架、软连接与真空灭弧室动端导电杆联结,绝缘筒顶部内外为四方结构,下部内外为圆周结构,绝缘筒内外均设有裙边结构,其内裙边为整圈圆周结构,上、下支架直接固定于绝缘筒内部。优点:安装方便,断路器各相间一致性好;导出线臂与灭弧室接成整体;能获得象烟囱般的对流散热效果;防止异物和灰尘进入,满足对爬距的要求。


  • 产品名称:
  • VS1-24绝缘筒


  • 型号:
  • VS1-24

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
