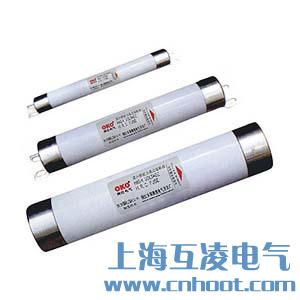

- 产品名称：XRNM1-3.6熔断器
- 型号：XRNM1-3.6
- 品牌：上海互凌
- 座机：021-31263351
- 企业QQ：919107474
- 温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
- 资料请联系互凌
- 订货方案：
- 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
- 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
- 3、开关柜使用在特殊环境条件时，应在订货时详细说明
- 4、需要其它或超出附件、备件时应提出种类和数量
产品详情
概述

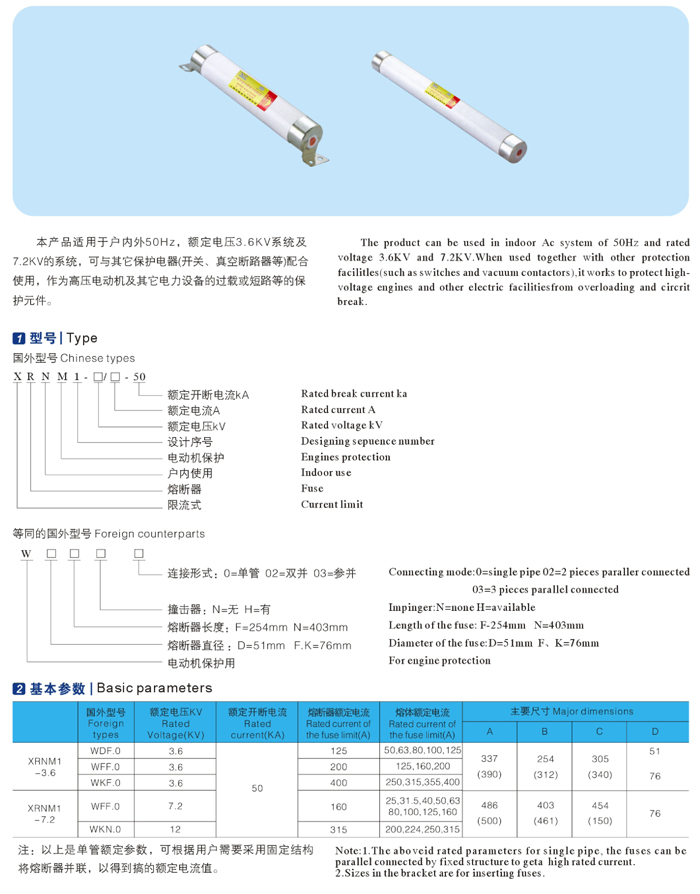

本产品适用于户内外50Hz，额定电压3.6KV系统及7.2KV的系统，可与其它保护电器（开关、真空断路器等）配合使用，作为高压电动机及其它电力设备的过载或短路等的保护元件。（通过了国家高压电器质量监督检测中心型式试验，产品符合GB15166.2和IEC282-1）。
特点
1、分断能力高，开断电流可达50KV。
2、功耗小、升温低。
3、动作特别快，安一秒特性要比国内目前生产的同类产品动作快，例如额定电流100A的熔断体，通以1000A预期电流，弧前时间不超0.1S。
4、安-秒特性误差小于±10%。
5、配有弹簧式撞击器，该撞击器具有接触面大，压强小等有点。因此，在推动开关联动锁动作时，不会产生将开关与撞针接触面打碎或击穿的情况发生。
6、规格标准化。
7、有较大的限流作用。
8、产品性能符合GB15166.2国家标准及IEC60282-1国际标准。
9、能可靠开断最小开断电流至额定开断电流之间的任何故障电流。另外，还可根据用户需求，生产各类非标准产品。
基本参数
| 国外型号 | 额定电压（KV） | 额定开断电流（KA） | 熔断器额定电流（A） | 熔体额定电流（A） | 主要尺寸 | ||||
| A | B | C | D | ||||||
| XRNM1-3.6 | WDF.0 | 3.6 | 50 | 125 | 50、63、80、100、125 |
337 （390） |
254 （312） |
305 （340） |
51 76 |
| WFF.0 | 200 | 125、160、200 | |||||||
| WKF.0 | 400 | 250、315、355、400 | |||||||
| XRNM1-7.2 | WFF.0 | 7.2 | 160 |
25、31.5、40、50、63、 80、100、125、160 |
486 （500） |
403 （461） |
454 （150） |
76 | |
| WKF.0 | 12 | 315 | 200、224、250、315 | ||||||
尺寸图纸
