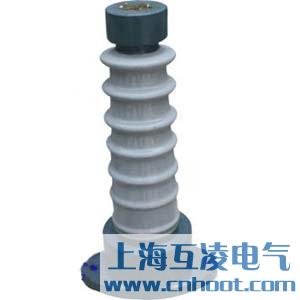

ZA-35T支柱绝缘子

ZA-35T支柱绝缘子使用范围

户外棒形支柱瓷绝缘子适用于工频交流系统标称电压35~750KV变电、配电装置和电站电气设备中作为导电部分的绝缘和支持。绝缘子安装地点海拔不超过1000m，周围环境温度-40℃~+40℃。

按使用环境大气的清洁程度，绝缘子分普通型、耐污型和耐重污型三种。

按支持的电气设备不同，分为母线及隔离开关支柱、阻波器支柱和空心电抗器支柱三种。

户内支柱绝缘子按国标GB8287.1~8287.2《高压支柱瓷绝缘子》生产。

Z－户内外胶装支柱瓷绝缘子

ZN－户内内胶装支柱瓷绝缘子

ZL－户内联合胶装支柱瓷绝缘子

－破折号后数字表示电压等级，KV；斜线下数字表示弯曲破坏负荷，KN

ZA-35T支柱绝缘子结构特点

绝缘子由瓷件与上、下金属附件用水泥胶合剂胶装而成。瓷件表面上粽釉，或根据用户要求的颜色上釉。

金属附件表面热镀锌，330KV及以上用于支持母线的绝缘子，其顶部设有均压环。

普通型绝缘子采用标准伞型，耐污型、耐重污型绝缘子采用经人工污秽试验优选的大小伞相间、伞下带棱的伞形。由于小伞处于大伞的保护之下不易受污染，且大伞间距较大，改善了伞间放电特性，因为提高了绝缘子的耐污性能，并有利于带电水冲洗。
