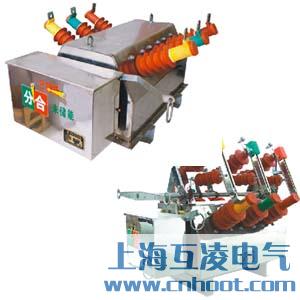

ZW6-12G/630真空断路器

ZW6-12G/630真空断路器简介

ZW6-12G系列户外高压真空断路器－隔离开关组合电器，是由ZW6-12系列户外高压真空断路器与隔离开关组合而成，除具备ZW6-12系列户外高压真 空断路器的功能外，该组合电器有明显可见断口，加装可靠的机械联锁，具有防误操作功能；ZW6-12系列高压真空断路器适用于12KV及以下交流50Hz的三相电力系统。主要用于农网和域网作为分、合负荷电流，过载电流及短路电流之用，更适用于频繁操作的场所，还可以作为城市市区12KV级电网的分段开关。断路器配用CT23弹簧操作机构，可实现电动储能、电动分合闸，也可手动储能和手动分合闸。

主要结构

该真空断路器主要包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其他部件。

根据用户需要，断路器可内装50+1250/5的电流互感器，内置干式电压互感器，加装一次熔断器保护，实现自具环网操作电源，也为配电各种重合器或远动终端提供操作电源配套合适的控制系统，可作为重合器或分段器，是城乡电网无油化改造的首先产品。

使用条件

1).海拔高度：不大于2000米。

2).周围空气温度：上限+40℃，下限-40℃。

3).相对温度：日平均不大于95%，月平均不大于90%。

4).地震烈度：不超过8度。

5).污秽等级：Ⅳ级。

6).风压：不超过700Pa（相当于风速34m/s）。

该系列常用型号：

ZW6-12G/630-6.3、ZW6-12G/630-12.5、ZW6-12G/630-16、ZW6-12G/630-20、ZW6-12G/1250-20、ZW6-12G/1250-25

带弹簧操作的有：ZW6-12G/T630-6.3、ZW6-12G/T630-12.5、ZW6-12G/T630-16、ZW6-12G/T630-20、ZW6-12G/T1250-20、ZW6-12G/T1250-25

型号及其含义

技术参数表

外形及安装尺寸
