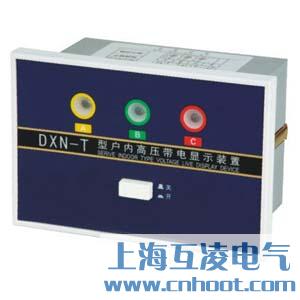

DXN-T带电显示器

工作原理

该装置是利用高压电场与传感器之间的电场耦合原理，在安全距离外进行感应式（非接触式）测量，其工作原理框如图1所示。 高压带电显示闭锁装置由传感器、显示器二部分组成，传感器共三支、分别对准“A、B、C”三相带电体，与高压带电体无直接接触，并保持一定的安全距离，它接受高压带电体电场信号，并传送给显示器进行比较判断；

当被测设备或网络带电时，“A、B、C”三相指示灯亮，“操作”指示灯熄灭，且输出强制闭锁信号。

当被测设备或网络不带电时，“A、B、C”三相指示灯都熄灭，“操作”指示灯亮，同时解除闭锁信号，可以进行设备操作。装置采用分相控制，任何一相带电时即闪光报警，并输出强制闭锁信号。

当显示器失去控制电源时，显示器输出强制闭锁信号，保持闭锁状态。显示器上设有“自检”功能，即可自动检测传感器和显示器的各种功能模块，在装置发生任何故障时，“电源”指示灯长亮，“操作”指示灯不会亮，始终输出强制闭锁信号，保持闭锁状态。

外形尺寸图
