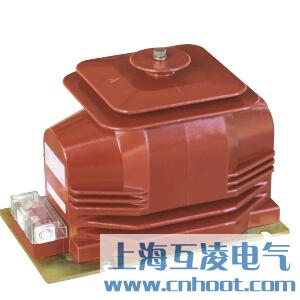

- 产品名称：JDZX16-20电压互感器
- 型号：jdzx16-20
- 品牌：上海互凌
- 座机：021-31263351
- 企业QQ：919107474
- 温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
- 资料请联系互凌
- 订货方案：
- 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
- 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
- 3、开关柜使用在特殊环境条件时，应在订货时详细说明
- 4、需要其它或超出附件、备件时应提出种类和数量
产品详情
JDZX16-20电压互感器原理
电压互感器为单相环氧树脂浇注全封闭结构，适用于额定频率50Hz或60Hz,额定电压15kV、20kV及以下的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。本系列电压互感器为环氧树脂绝缘全封闭结构， 耐污秽及潮湿，也适用于热带地区使用。该互感器体积小，重量轻，局部放电量小、抗过电压能力强，适宜于任何位置、任何方向安装。
|
型号 |
额定电压比 (kV) |
准确级组合 |
额定输出 |
极限输出 |
额定绝缘水平 |
|
(VA) |
(VA) |
（kV） |
|||
|
JDZX16-20 |
20/√3/0.1/√3/0.1/3 |
0.2/6P(3P) |
30/200 |
600 |
24/65/125 |
|
0.5/6P(3P) |
100/200 |
||||
|
JDZX16-20G |
20/√3/0.1/√3/0.1/3 |
0.2/6P(3P) |
30/200 |
||
|
0.5/6P(3P) |
70/200 |
- 产品名称：
JDZX16-20电压互感器
- 型号：
jdzx16-20
