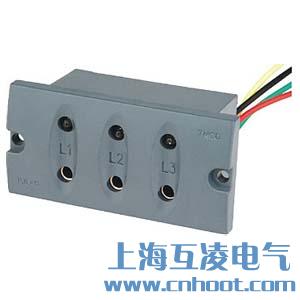

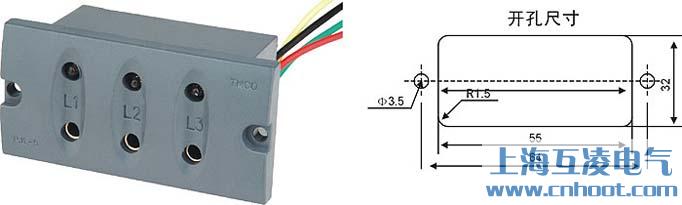

L-6带电显示器提示型有单显示(即三只传感器配一只显示器,和双显示(即三只传感器配套二只高压带电显示器,接线原理同单显示),二只高压带电显示器分别安装在开关柜两 个不同侧面。L-6带电显示器提示型:发光二极管不允许休止。
L-6带电显示器强制型:它不但具备提示型的全部功能,而且利用电 压信号控制电子开关,配合电磁锁执行强制闭锁。显示器当三相回路只有一相带电时,电磁锁就不能解锁。 显示器中的直键开关是作为发光二极管工作与休止状况选择用,当氖灯处休止状况时强制闭锁回路不得解锁。
由三个传感器和一个显示器经导线连接组成。显示器适用于额定频率50Hz,额定电压40.5KV以下的户内高压电气设备上,既可放映回路带电状况,还可于电磁锁配合,实现强制闭锁开关手柄﹑阀门等。和强制闭锁均受同一高压信号所控制,但电路系统又是相互独立﹑互不干扰,只要高压回路带电,即使显示电路和闭锁电路同时出故障,电磁锁仍处于闭锁状态,达到防止误操作,误入带电间隔。
