ZN63M-12真空断路器

产品名称：ZN63M-12真空断路器
型号：ZN63M-12
品牌：上海互凌
座机：021-31263351
企业QQ：919107474
温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
资料请联系互凌
订货方案：
1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
3、开关柜使用在特殊环境条件时，应在订货时详细说明
4、需要其它或超出附件、备件时应提出种类和数量

产品详情

ZN63M-12真空断路器原理

ZN63M-12户内高压永磁真空断路器（以下简称断路器）是用于三相交流50Hz、10kV电力系统的户内开关设备，适用于投切不同性质的负荷和频繁操作、以及多次开断短路电流的场合．作为电网设备、工矿企业动力设备的保护和控制单元。断路器采用操动机构与断路器本体（一次回路）体化的设计．既可作为固定安装单元（配固定柜）．也可和推进机构（底盘车）组成手车单元（配中置柜）使用。

断路器符合GB1984《高压交流断路器》、JB3855《3.6~ 40.5kV户内高压真空断路器》、DL403/T《12~40.5kV户内高压真空断路订货技术条件》及IEC62271等标准的相关要求。

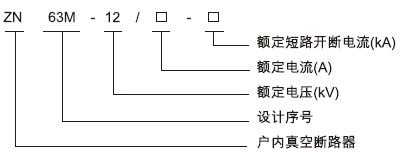

型号及其含义

正常使用条件

◇环境温度：最高温度+40℃，最低温度-15℃（允许在-30℃时储运）；

◇环境湿度：日相对湿度平均值≤95%，月相对湿度平均值≤90%；日水蒸气压力平均值≤2.2kPa，月水蒸气压力平均值≤1.8kPa；

◇海拔高度：不超过1000m；

◇地震烈度：不超过8度；

◇周围空气没有明显地受到尘埃、烟、腐蚀性或可燃性气体、蒸气、盐雾的污染。

常用型号

ZN63M-12/630-20、ZN63M-12/630-25、ZN63M-12/1250-20、ZN63M-12/1250-25

ZW63M-12/1250-31.5、ZW63M-12/1600-31.5、ZW63M-12/2000-31.5、ZW63M-12/2500-31.5

ZW63M-12/1250-40、ZW63M-12/1600-40、ZW63M-12/2000-40、ZW63M-12/2500-40

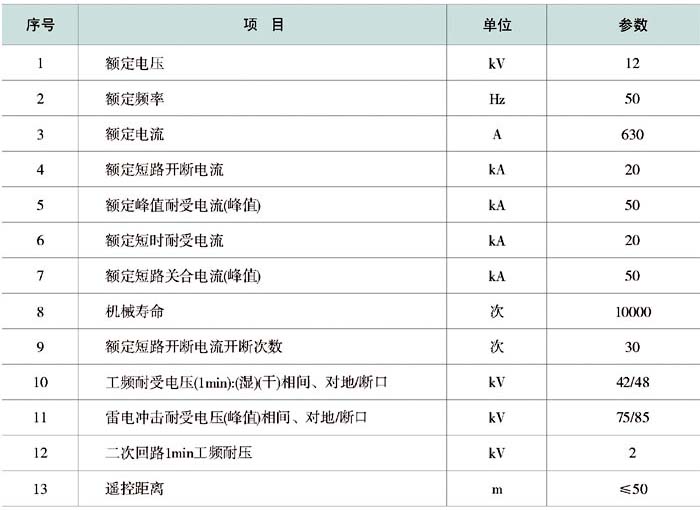

主要技术参数

产品名称：
ZN63M-12真空断路器

型号：
ZN63M-12

上海互凌电气有限公司是一家具有多年成套配件生产历史，集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求，关注客户的应用细节以提高产品的现场使用寿命，是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数，欢迎来电咨询订购。
