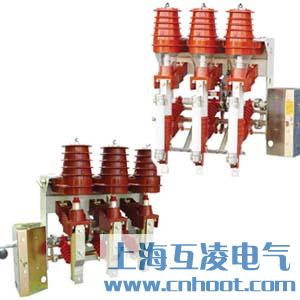

FKRN12-12D/T125-31.5负荷开关

概述

FKRN12-12D/T125-31.5压气式负荷开关适用于12kV及以下三相配电系统中，作为变压器、电缆、架空线路等电力设备的控制和保护之用；特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护；可以分合负载电流和过载电流。

FKRN12-12D/T125-31.5系列压气式负荷开关-熔断器组合电器可以分合负载电流，过载电流，开断线路短路电流。

使用环境条件

1、周围空气温度上限：+40度，下限：-25度；

2、海拔高度不超过1000m；

3、相对湿度日平均值不大于95%，月平均值不大于90%；

4、地震烈度不超过8度；

5、无火灾、爆炸危险，化学腐蚀及据烈振动的场所；

6、污秽等级：Ⅱ级；

7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。

主要产品：FKRN12-12D/630-20、FKRN12-12D/125-31.5

型号及其含义

主要技术参数

外形及安装尺寸

FKRN12-12安装示意图

结构特点

本系列产品具有结构紧凑、设计合理、联锁可靠、绝缘水平高的特点。苦命工断和关合采用上下垂直直动方式；弹簧储能操动机构使分、合闸速度不受操作者操作力大小的影响；电弧在钟形绝缘罩内熄灭，燃弧时的游离气体不会导致相间或对地绝缘强度的降低。

钟形罩与支撑之间（即开关隔离断口间）装设有透明的绝缘罩，将带电体被完全隔约并提高了环网柜的防护等级。负荷开关与接地开关之间装设有可靠的机械联锁，同时开关面板上也装设有与柜体间的机械联锁。这些联锁简捷而有效，确保不会发生误操作和误触带电体。
