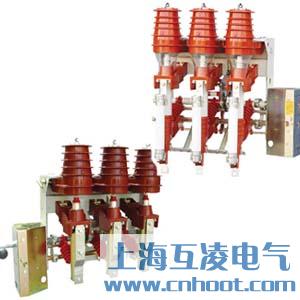

FKN12-12负荷开关

概述

FKN12-12压气式负荷开关----熔断器组合电器可以分合负载电流，过载电流，开断线短路电流。此开关适用于12KV及以下三相配电系统中，作为变压器，电缆，架空线路等电力设备的控制和保护之用；特别适用于城网，农网的终端变电站及箱式变电站。并适用于环网，双辐射供电单元的控制和保护。

本系列产品具有结构紧凑，设计合理，连锁可靠，绝缘水平高的特点；弹簧储能操动机构使分，合闸速度不受操作者操作力大小的影响；电弧在钟形绝缘罩内熄灭，燃弧时的游离气体不会导致相间或对地绝缘强度的降低。钟形绝缘罩下部有安全挡板，关闭后隔绝了带电部分，踢狗了环网柜的防护等级，采用铜钨合金的弧触关和梅花状主触头，使开关到点可靠，电寿命长。该系列产品维修容易，操作方便，运行可靠。

使用环境条件

1、周围空气温度上限：+40度，下限：-25度；

2、海拔高度不超过1000m；

3、相对湿度日平均值不大于95%，月平均值不大于90%；

4、地震烈度不超过8度；

5、无火灾、爆炸危险，化学腐蚀及据烈振动的场所；

6、污秽等级：Ⅱ级；

7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。

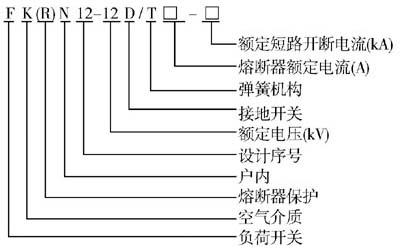

型号及其含义

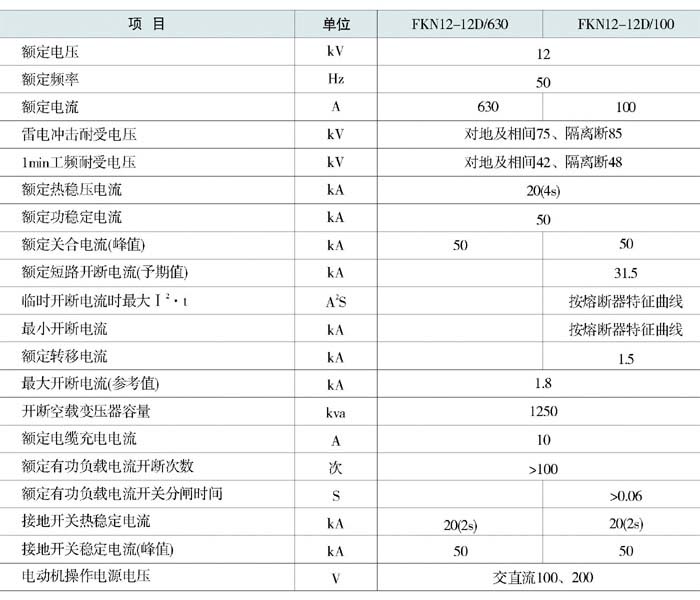

主要技术参数

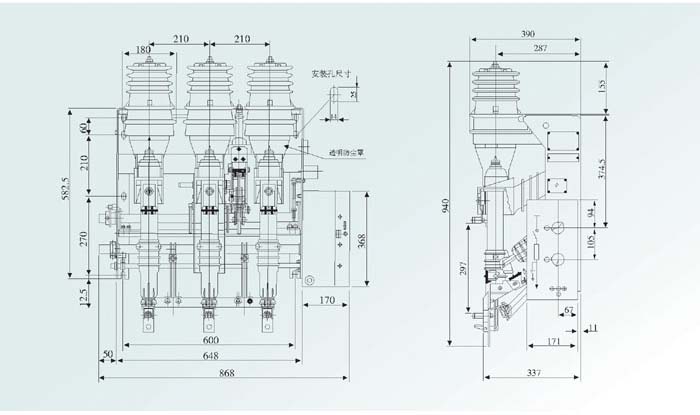

外形及安装尺寸

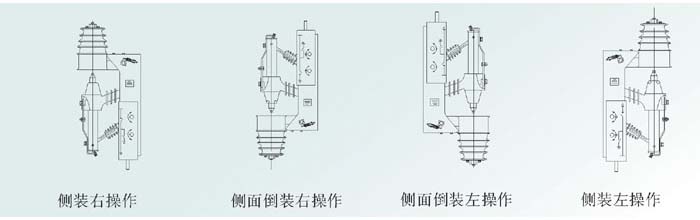

FKN12-12安装示意图

主要产品型号：FKN12-12/630-20、FKN12-12/125-31.5
