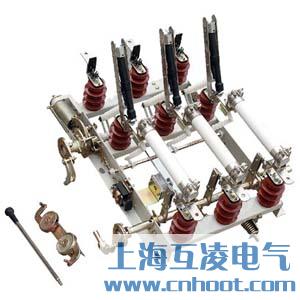

FN5-12负荷开关

概述

FN5-12户内交流高压负荷开关(以下简称负荷开关适用于交流50Hz、12kV的网络中，作为开断负荷电流及关合短路电流之用。带有熔断器的负荷开关可切断短路电流，作保护开关之用。

本负荷开关可配用CS6-1型手动操作机构、本产品专用CS□手动操作机构或CJ□电动操动机构。

FN5-12R(L)型户内交流高压负荷开关-熔断器组合电器经全面型式试验和长期的试运行考核，性能达到IEC420《交流高压负荷开关-熔断器组合电器》(1990版)和GB3804《3-63KV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小，重量轻，可用于环网柜和箱式变电站，广泛应用于10KV线路电能的分配，可实现开关、隔离和接地三工位，并有效地避免了设备的缺相运行。

型号及其含义

使用环境条件

1、周围空气温度上限：+40度，下限：-25度；

2、海拔高度不超过1000m；

3、相对湿度日平均值不大于95%，月平均值不大于90%；

4、地震烈度不超过8度；

5、无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；

6、污秽等级：Ⅱ级；

7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。

主要技术参数

外形及安装尺寸

FN5-12R户内交流高压负荷开关

FN5-12RD(L)户内交流高压负荷开关

主要产品型号：FN5-12/630-20、FN5-12/125-31.5
