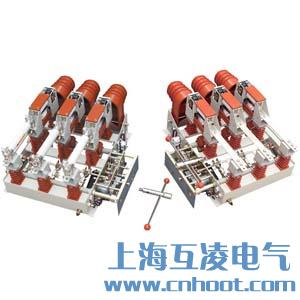

FZN25-12负荷开关

概述

FZN25型真空负荷开关和组合电器，适用于三相交流50Hz环网或终端供电和工业用电设备中，作负荷控制和短路保护之用，负荷开关分合负荷、闭环电流、空载变压器和电缆充电电流。组合电器可以开断直至额定短路电流的任何电流。采用直动式隔离断口和真空灭弧室联动。具有手动和电动功能。

独特的传动结构设计，灭弧室仅在关合和开断的瞬间承受高压，故体积小，重量轻。

可实现隔离断口和灭弧室断口的一次性操作。

在静触头与动触头导电筒之间有与接地开关互为联动的接地活门，既保证了安全又方便了检修。

型号及其含义

使用环境条件

1、周围空气温度上限：+40度，下限：-25度；

2、海拔高度不超过l000m；

3、相对湿度日平均值不大于95%，月平均值不大于90%；

4、地震烈度不超过8度；

5、无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；

6、污秽等级：Ⅱ级；

7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。

主要技术参数

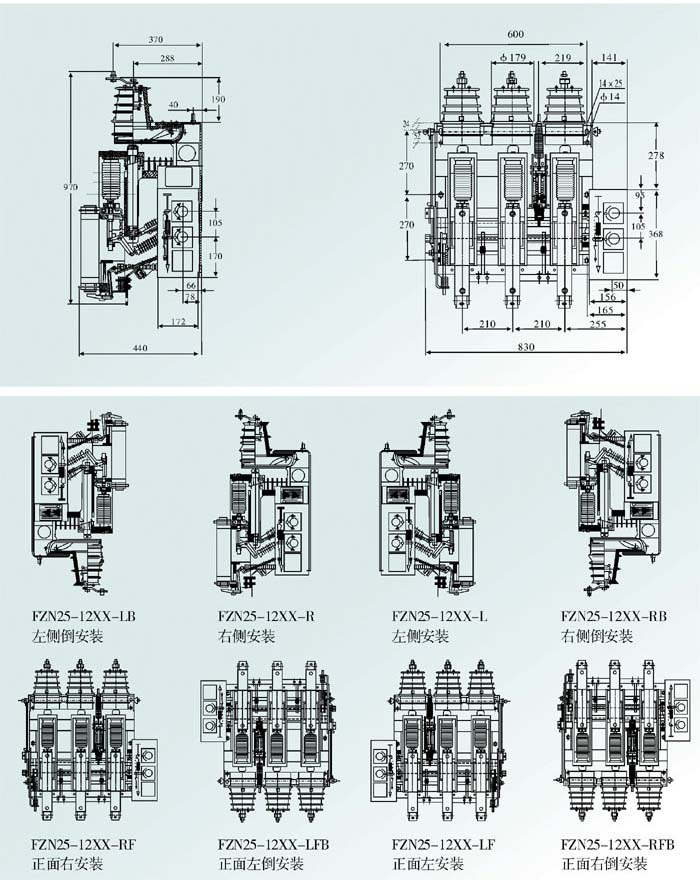

外形及安装尺寸

常用产品型号：FZN25-12/630-20、FZN25-12/125-31.5
