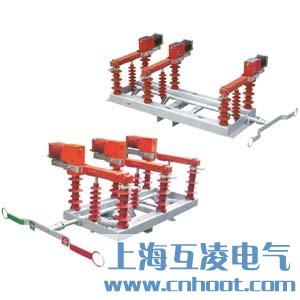

FZW32-12/630负荷开关

概述

FZW32-12/630户外高压隔离真空负荷开关(以下简称负荷开关)是三相交流50Hz、额定电压12kV的户外高压开关设备，适合于开断、关合城市或农村配电系统负荷电流和熔断器的分断转移电流。配以电动机构和控制器可作为线路分断开关或自动分断器用。由于采用了新型绝缘结构设计和真空灭弧室，本负荷开关开断后具有明显可见断口，兼有隔离开关的功能，此外还有开断容量大、无油，因而对环境无污染、无爆炸危险、寿命长和免维护等特点。

型号及其含义

主要技术参数

外形及安装尺寸

使用环境条件

1、周围空气温度：上限+40度，下限-40度；

2、海拔：≤1000m(若海拔增高，则额定绝缘水平相应提高)；

3、风压：不超过700Pa(相当于风速34m/s)；

4、地震烈度：不超过8度；

5、污秽等级：Ⅳ级；

6、最大日温差：不超过25度；

7、相对湿度：日平均不大于95%，月平均不大于90%；

8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

工作原理

负荷开关是由隔离刀和真空灭弧室这两大组件组成，隔离刀承担了合闸和分闸时绝缘作用，真空灭弧室承担熄灭电弧的作用。

隔离刀是由弹簧过中机构进行合分闸操作的，过中弹簧提供了隔离刀合闸时所需的能量，并保证了真空灭弧室在分闸时熄灭电弧而不受人为因素的影响，真空灭弧室在隔离刀的分闸过程中，有快速机构提供灭弧室的分闸速度。隔离刀的三相联动操作确保了灭弧室的分闸同期性。

常用型号：FZW32-12/630-20、FZW32-12/630-31.5、FZW32-12/630A
