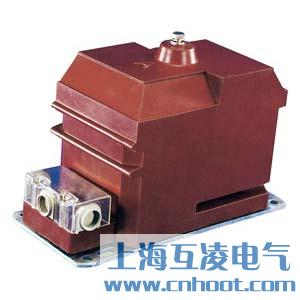

JDZ10-10Q电压互感器

JDZ10-10Q电压互感器原理

JDZ10-10Q电压互感器为单相、户内、干式半封闭产品，使用时单台或二台一组，JDZ-3，JDZ-6，JDZ-10 二台一组时为V/V连接， JDZ-10(Q)、JDZJ-6(Q)、JDZ二台一组时为 V /V/V连接分别适用于额定频率 50HZ 或 60HZ , 额定电压为 3kV、6kV、10kV 电力系统中作电能计量、电压监控和继电保护用。

JDZ10-10Q电压互感器结构

JDZ10-10Q电压互感器为半封闭，外铁芯结构，绕组为环氧树脂全真空浇注全绝缘结构铁芯采用优质硅钢片叠装而成互感器绝缘靠环氧树脂产品体积小、重量轻，安装仅占有限空间所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受潮一次绕组引出线端子的标志为 A，X ；二次绕组引出线端子的标志为 a。x ，均在浇注体上清晰标注在夹件上的接地标志旁有接地螺栓供接地用，下部支架供安装用。整体结构紧凑，使用方便。

JDZ10-10Q电压互感器使用条件

1.海拔高度不超过30003米;
2.周围环境温度不高于+40'C，不低于-5'C；
3.周围空气的相对湿度不大于65%（20'C）；
4.满足II级污秽等级；
5.安装场所无腐蚀性的气体
6.额定绝缘水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV

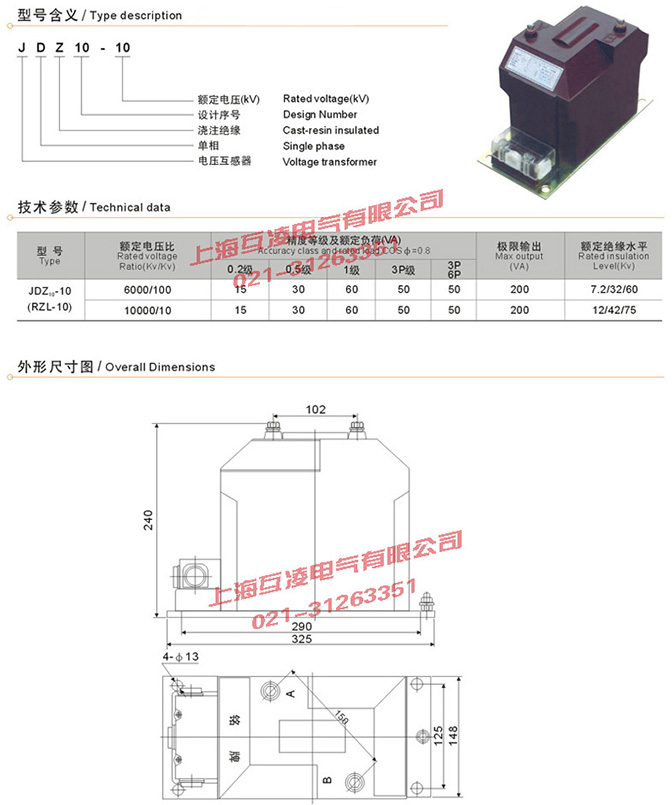

JDZ10-10Q电压互感器参数

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
