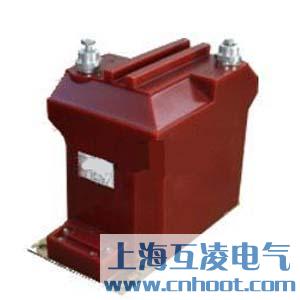

JDZR10-10电压互感器

JDZR10-10电压互感器原理

JDZR10-10电压互感器为单相、户内、干式全封闭产品，使用时单台或二台一组，JDZ9-3、JDZF9-6、JDZF9-10二台一组时为V/V连接，JDZF9-3,JDZF9-6,JDZF9-10二台一组时为V/V/V连接．分别适用于额定频率50Hz:或60Hz, 额定电压为3KV,6KV,10kV电力系统中作电能计量、电压监控和继电保护用。

JDZR10-10电压互感器结构特点

JDZR10-10电压互感器为全封闭，绕组为环氧树脂全真空浇注全绝缘 结构。一次带有熔断管保护，避免浪费开关柜内有效空间，有效地保护互感器在电网出现故障时不烧 毁 铁芯采用优质硅钢片卷绕而成。互感器绝缘靠环氧树脂。产品体积小、重量轻，安装仅占有限空 间。所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不 受潮。一次绕组引出线端子的标志为A、B；二次绕组引出线端子的标志为a、b，均在浇注体上清晰标注，整体结构紧凑，使用方便。
JDZR10-10电压互感器为环氧树脂真空浇注全封闭式结构，适用于额定频率50Hz，额定电压10kV及以下户内装置的电力系统中作电压、电能测量和保护使用。本型互感器输出容量大，局部放电量小，最大特点是一次带有熔断器保护，可免除用户再为配置熔断器造成的烦恼，可大大避免浪费开关柜内有效空间，而且熔断器更换非常方便，直接可装入互感器内部，熔断器的熔断电流与互感器的短路承受能力相配，有效地保护互感器在电网出现故障时不烧毁。二次出线加罩保护，可避免触电事故和现象。

JDZR10-10电压互感器使用条件

1.海拔高度不超过3000米；
2.周围环境温度不高于+40'C，不低于-5C；
3.周围空气的相对湿度不大于85%（20C）；
4.满足II级污秽等级；
5.安装场所无腐蚀性的气体

JDZR10-3/6/10(JDZRF10-3/6/10)电压互感器

JDZR10-10电压互感器为环氧树脂真空浇注全封闭式结构，适用于额定频率50Hz，额定电压10kV及以下户内装置的电力系统中作电压、电能测量和保护使用。本型互感器输出容量大，局部放电量小，最大特点是一次带有熔断器保护，可免除用户再为配置熔断器造成的烦恼，可大大避免浪费开关柜内有效空间，而且熔断器更换非常方便，直接可装入互感器内部，熔断器的熔断电流与互感器的短路承受能力相配，有效地保护互感器在电网出现故障时不烧毁。二次出线加罩保护，可避免触电事故和现象。

JDZR10-10电压互感器参数

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
