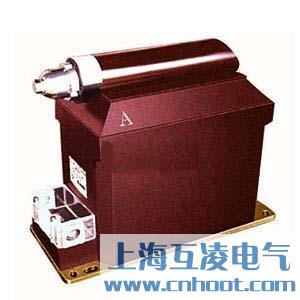

JDZX18-10R1电压互感器

  • JDZX18-10R1电压互感器

  • 产品名称:JDZX18-10R1电压互感器
  • 型号:JDZX18-10R1
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

JDZX18-10R1电压互感器原理

JDZX18-10R1电压互感器为单相户内用全封闭型环氧树脂浇注产品,供额定频率为50Hz或60Hz,设备最高电压12kV及以下交流系统中做电压、电能测量及继电保护用。带熔断器保护,及剩余电压绕组。

JDZX18-10R1电压互感器使用条件

1.海拔高度不超过3000米;
2.周围环境温度不高于+40C,不低于- 5度
3.周围空气的相对湿度不大于85%( 20度 ;
4.满足II 污秽等级;
5.安装场所无腐蚀性的气体
6.额定绝缘水平:JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV

JDZX18-10R1电压互感器参数

1 产品标准:GB12O7-2006《电磁式电压互感器》
2 产品表面爬电距离:满足II级污秽等级;
3 负荷的功率因数: COS∮=08(滞后)
4 JDZ-10其他技术参数见下表:

Model
型号
Rated voltage radio
(kV)
额定电压比
Combined accuracy or Combined accuracy classes
准确级组合
Rated output
(VA)
额定输出
ltimate output
(VA)
极限输出
Rated insulation level
(kV)
额定绝缘水平
JDZX18-3R 3/√3/0.1√3/0.1/3 0.2/6P(3P) 15/100 400 3.6/25/40
0.5/6P(3P) 30/100
JDZX18-6R 6√3/0.1√3/0.1/3 0.2/6P(3P) 15/100 400 7.2/32//60
0.5/6P(3P) 30/100
JDZX18-10R 10√3/0.1√3/0.1/3 0.2/6P(3P) 25/100 400 12/42/75
0.5/6P(3P) 50/100

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时,在铁心中就产生一个磁通φ,根据电磁感应定律,则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数,可以产生不同的一次电压与二次电压比,这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压,即100V,电压互感器一次侧接在一次系统,二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛),另有非电磁式的,如电子式、光电式。


  • 产品名称:
  • JDZX18-10R1电压互感器


  • 型号:
  • JDZX18-10R1

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
