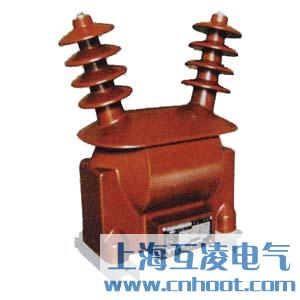

JDZXW2-20G电压互感器

JDZXW2-20G电压互感器原理

JDZXW2-20G电压互感器为环氧树脂真空浇注全封闭式结构，适用于额定频率50HZ，额定电压35KV及以下户外装置的电力系统中，作电压、电能测量和继电保护使用。本型号电压互感器采用具有耐电弧、耐紫外线、耐老化的户外专用环氧树脂真空浇注而成，全封闭支柱式结构耐污染、耐潮湿。本互感器不需要特别维护，只需定期清理表面污物，由于互感器采用全封闭浇注绝缘，体积小、重量轻，适宜任何位置，任意方向安装。互感器二次出线端子加有金属保护罩密封。

JDZXW2-20G电压互感器变比参数

▲产品符合标准GB1208-1997和IEC186之规定
▲额定电压比、准确级组合、额定二次输出、极限输出、额定绝缘水平见下表

注意事项

1．电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。
2．电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3．接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4．电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5．为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
6、电压互感器副边绝对不容许短路。
