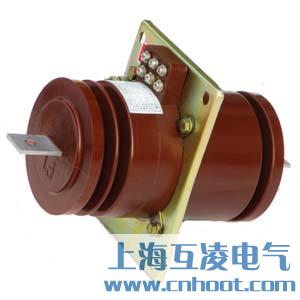

LA-10Q电流互感器

产品名称：LA-10Q电流互感器
型号：LA-10Q
品牌：上海互凌
座机：021-31263351
企业QQ：919107474
温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
资料请联系互凌
订货方案：
1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
3、开关柜使用在特殊环境条件时，应在订货时详细说明
4、需要其它或超出附件、备件时应提出种类和数量

产品详情

LA-10Q电流互感器选型

本系列电流互感器分单匝式、复匝式、母线式三种。

LA-10Q电流互感器原理

LA-10Q电流互感器为穿墙式环氧树脂浇注绝缘产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中，作电能计量、电流测量和继电保护用。

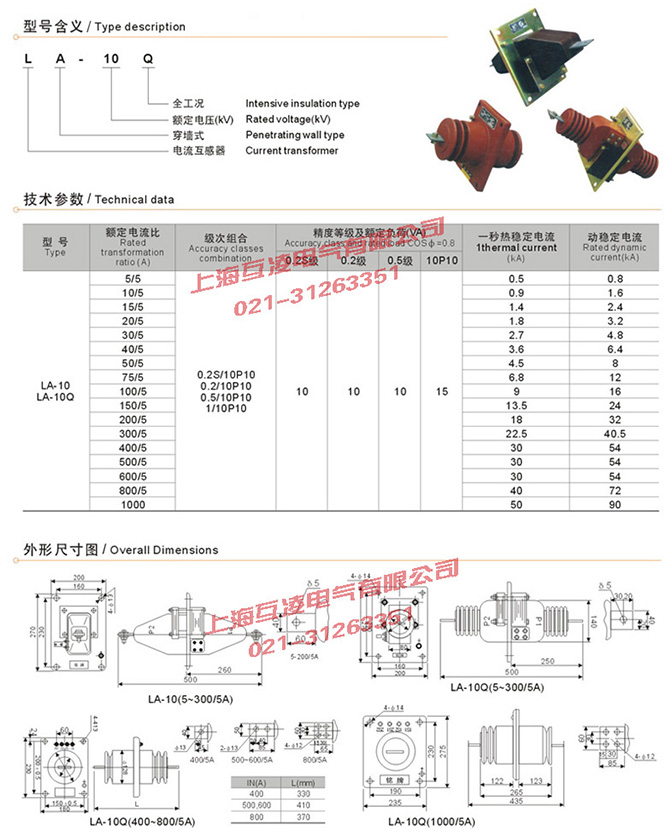

LA-10Q型电流互感器参数

1、LA-10Q电流互感器额定绝缘水平：12/42/75kV
2、额定二次电流:5A
3、额定一次电流、准确级组合、额定输出及额定动、热稳定电流见表
4、污秽等级：全工况产品符合Ⅱ级污秽要求。

型号	额定一次电流(A)	准确级组合	额定输出(VA)				额定短时热电流(Ith)(kA)	额定动稳定电流(Idyn)(kA)
			0.2	0.5	10P10	10P15
LA-10 LA-10Q	5-200	0.5/10P10	10	10	15	15	90I1n	160I1n
	300						22.5	40.5
	400						30	55
	500
	600
	800						40	72
	1000						50	90

原理

是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

产品名称：
LA-10Q电流互感器

型号：
LA-10Q

上海互凌电气有限公司是一家具有多年成套配件生产历史，集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求，关注客户的应用细节以提高产品的现场使用寿命，是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数，欢迎来电咨询订购。
