LZZBJ9-36/250W2G1电流互感器

LZZBJ9-36/250W2G1电流互感器原理

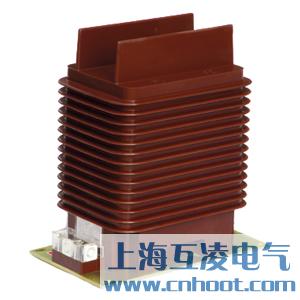

LZZBJ9-36/250W2G1电流互感器为环氧树脂全封闭浇注，全封闭式绝缘，适用于额定电压35kV及以下，额定频率50Hz电力系统中，作计量、测量及继电保护用.产品体积小，重量轻,运行稳定,免维护。并且具有优良的动热稳定性能.可以根据用户要求，生产为多变比形式，有利于扩容，减少投资.计量用级次采用超微晶合金铁心制造，测量及保护用级次采用进口优质硅钢片铁心制造。产品精度高、功耗小，温升低，运行稳定可靠。 特别适用于35kV小型化开关柜，可以根据用户要求，加大互感器上侧绝缘隔板，优化开关柜内部空间，加强相间绝缘，使开关内部布局整齐、美观。

LZZBJ9-36/250W2G1电流互感器参数(户内)

引用标准 GB1208-2006《电流互感器》
IEC69944-1：2003《互感器 第1部分：电流互感器》
GB311.1-1997《高压输变电设备的绝缘配合》
JB/T5356-2002《电流互感器试验导则》
电气性能
额定电压:35 kV
额定频率:50 Hz
额定绝缘水平:40.5/95/185 kV
额定一次电流:20～2000A
额定二次电流:5或1A
局部放电水平:48 kV,≤50 pC 28 kV,≤20 pC
环境条件
使用环境: 户内
环境温度: -5～40 ℃
24h内相对湿度平均值: ≤95%
1月内相对湿度平均值: ≤90%
额定海拔高度:≤1000m
防污秽等级: Ⅱ

LZZBJ9-36/250W2G1电流互感器原理

在发电、变电、输电、配电和用电的线路中电流大小悬殊，从几安到几万安都有。为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的。电流互感器就起到电流变换和电气隔离作用。
对于指针式的电流表，电流互感器的二次电流大多数是安培级的（如5A等）。对于数字化仪表，采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。
微型电流互感器也有人称之为“仪用电流互感器”。（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。）
电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而电流互感器变换的是电流罢了。电流互感器接被测电流的绕组（匝数为N1），称为一次绕组（或原边绕组、初级绕组）；接测量仪表的绕组（匝数为N2）称为二次绕组（或副边绕组、次级绕组）。
电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。电流互感器在额定电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。
Kn=I1n/I2n
电流互感器（Current transformer 简称CT）的作用是可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量等用途。如变比为400/5的电流互感器，可以把实际为400A的电流转变为5A的电流。
