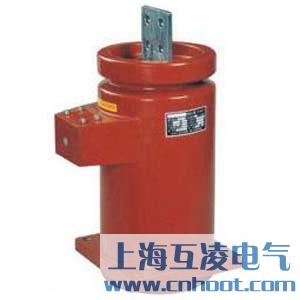

- 产品名称：LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器
- 型号：LDJ2-10Q-210-L,LDJ2-10-210-L
- 品牌：上海互凌
- 座机：021-31263351
- 企业QQ：919107474
- 温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
- 资料请联系互凌
- 订货方案：
- 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
- 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
- 3、开关柜使用在特殊环境条件时，应在订货时详细说明
- 4、需要其它或超出附件、备件时应提出种类和数量
产品详情
LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器原理
LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器为环氧树脂浇注绝缘全封闭产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。是专门为KYN-10型手车开关柜而设计。
LDJ2-10Q/210-L,LDJ2-10/210-L结构
本系列电流互感器为贯穿式环氧树脂浇注全封闭结构，其一次绕组的一个端子带有静触头被设置在环氧树脂的绝缘空腔内。
LDJ2-10Q/210-L,LDJ2-10/210-L型电流互感器参数
1、LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器额定绝缘水平：12/42/75
2、负荷的功率因数：cosφ=0.8（滞后）
3、额定一次电流为：5A或1A
4、表面爬电距离：大于530MM
5、产品标准：GB1208-2006《电流互感器》
6、仪器保安系数<10
| 额定电 流比(A) | 级次组合 | 额定输出(VA) | 一秒热稳定电流(KA) | 动稳定电流(KA) | ||||
| 0.2s | 0.5s | 0.2s | 0.5s | 10P10 | ||||
| 5/5 | 0.2s/10P 0.2/10P 0.5/10P | 10 | 10 | 10 | 10 | 15 | 0.5 | 1.25 |
| 10/5 | 1.0 | 2.5 | ||||||
| 15/5 | 1.5 | 3.75 | ||||||
| 20/5 | 2.0 | 5 | ||||||
| 30/5 | 3.0 | 7.5 | ||||||
| 40/5 | 4.0 | 10 | ||||||
| 50/5 | 7.5 | 18 | ||||||
| 75/5 | 11 | 28 | ||||||
| 100/5 | 15 | 37.5 | ||||||
| 150/5 | 22.5 | 56 | ||||||
| 200/5 | 30 | 75 | ||||||
| 300～400/5 | 63 | 100 | ||||||
| 500～800/5 | 15 | 15 | 20 | |||||
| 1000～1250/5 | 20 | 20 | 25 | 80 | 130 | |||
LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器安装条件
1、环境温度：最高温度45℃，平均温度不超过30℃，最低温度：-45℃。
2、海拔高度不超过1000M（超过请著明）
3、接地方式：中性点非有效接地系统
4、大气条件：无严重污染
需校验电流互感器的动稳定度和热稳定度，厂家的产品技术参数中都给出了动稳定倍数Kes和热稳定倍数Kt，因此按下列公式分别校验动稳定和热定度即可。
1）动稳定度校验Kes×I1N≥iSh
2）热稳定度校验（KtI1n)2t≥I⑶∞tima
式中，t为热稳定电流时间。
LDJ2-10Q/210-L,LDJ2-10/210-L电流互感器额定容量
电流互感器二次额定容量要大于实际二次负载，实际二次负载应为25～100%二次额定容量。容量决定二次侧负载阻抗，负载阻抗又影响测量或控制精度。负载阻抗主要受测量仪表和继电器线圈电阻、电抗及接线接触电阻、二次连接导线电阻的影响
