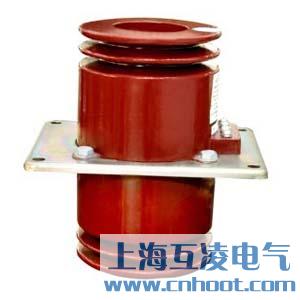

LMZ-10Q电流互感器

产品名称：LMZ-10Q电流互感器
型号：LMZ-10Q
品牌：上海互凌
座机：021-31263351
企业QQ：919107474
温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
资料请联系互凌
订货方案：
1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
3、开关柜使用在特殊环境条件时，应在订货时详细说明
4、需要其它或超出附件、备件时应提出种类和数量

产品详情

LMZ-10Q电流互感器选型

LMZ-10Q电流互感器铁心为环形，由优质冷轧硅钢片制成并经真空热处理，二次线圈沿圆周均匀地缠绕在铁心上。器身由两个铁心组合，对称地扎在金属支持件上，依靠模具定位。二次线圈的引出接线座有1S1、1S2、2S1、2S2标志。
本型互感器采用环氧树脂混合胶浇注成型，外壁加有伞裙，增大爬电比距，有优越的绝缘性能和防潮、防霉性能，产品适用于湿热带地区和凝露环境。本产品相当于：LMZJ－10、LMZBJ6－10、LAJ－10、LDZJ－10

LMZ-10Q电流互感器原理

是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。

LMZ-10Q电流互感器参数

额定绝缘水平：12/42/75kV
负荷的功率因数：cosφ=0.8(滞后)
额定二次电流：5A(或1A.2A)
表面爬电距离：LMZ1-10：160mm；
LMZ1-10Q：230mm；
LMZ1-10：230mm；

产品型号	额定一次电流(A)	额定二次输出	准确级组合	穿心匝数
LMZ1-10 LMZ1-10Q	300	5/15	0.2/10P10	1
	300	10/15	0.5/10P10	1
	400-1000	10/15	0.2(0.5)/10P10	1

在进行电流互感器误差试验之前，通常需要检查极性、退磁、准确度等试验。
