LZZJ-10Q电流互感器

LZZJ-10Q电流互感器原理

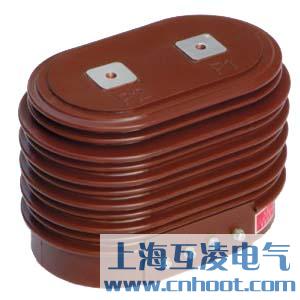

本型电流互感器为环氧树脂浇注全封闭支柱式结构，耐污染及潮湿。安装时将一次螺钉压紧，保证接触可靠。

LZZJ-10Q电流互感器为支柱式环氧树脂浇注绝缘户内型全工况产品，适用于中置式开关柜或其他型式开关柜中，在额定频率为50Hz、额定电压为10kV及以下的电力系统中作电流、电能测量及继电保护用。

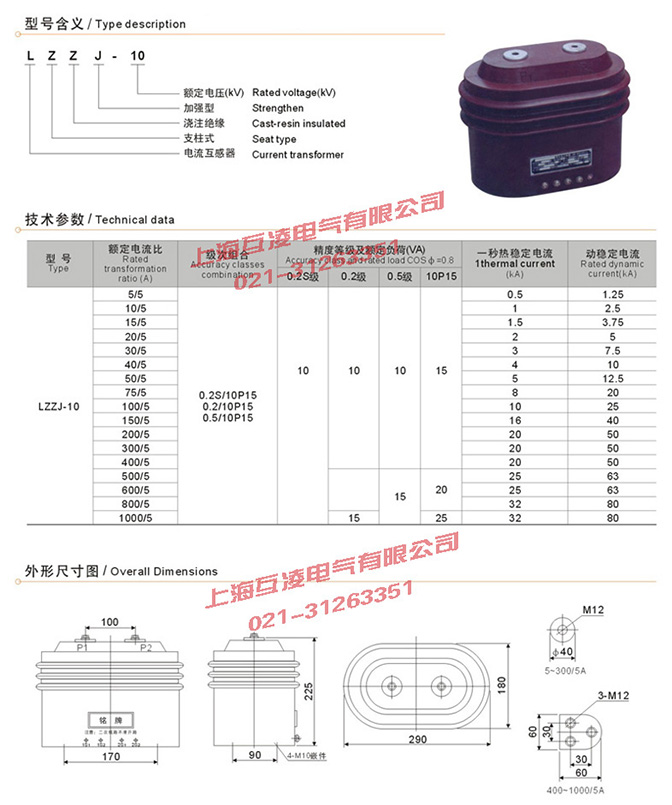

LZZJ-10Q电流互感器参数

产品符合标准GB1208-1997和IEC44-1及顾客特殊要求
额定绝缘水平:12/42/75kV
额定频率:50Hz
额定二次电流:5或1A
环境温度:-5℃~+40℃
二次绕组小于或等于两个时,可增加带电显示装置

常见故障

电流互感器的常见故障往往与制造缺陷有关，具体如下：
1)电流互感器的绝缘很厚，有的绝缘包绕松散，绝缘层间有皱折，加之真空处理不良，浸渍不完全而造成含气空腔，从而易引起局部放电故障。
2)电容屏尺寸与排列不符合设计要求，甚至少放电容屏，电容极板不光滑平整，甚至错位或断裂，使其均压特性破坏。因此，当局部固体绝缘沿面的电场强度达到一定数值时，就会造成局部放电。 上述局部放电的直接后果是使绝缘油裂解，在绝缘层间生成大量的x腊，介损增大。这种放电是有累积效应的，任其发展下去，油中气体分析将可能出现电弧放电的特征。
3)由于绝缘材料不清洁或含湿高，可能在其表面产生沿面放电。这种情况多见于一次端子引线沿垫块表面放电。
4)某些连接松动或金属件电位悬浮将导致火花放电，例如一次绕组支持螺母松动，造成一次绕组屏蔽铝箔电位悬浮，末屏引线接触或焊接不良甚至断线，均会引起此类故障。
5) -次连接夹板、螺栓、螺母松动，末屏接地螺母松动，抽头紧固螺母松动等，均可能使接触电阻增大，从而导致局部过热故障。此外，现场维护管理不当也应引起重视。例如，互感器进水受潮，虽然可能与制造厂的密封结构和密封材料有关，但是，也有维护管理的问题。一般来说，现场真空脱气不充分或者检修时不进行真空干燥，致使油中溶解气体易饱和或油纸绝缘中残存气泡和含湿较高。所有这些，都将给设备留下安全隐患。

LZZJ-10Q电流互感器变比

应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。
