- 产品名称：LMZJ1-0.5电流互感器
- 型号：LMZJ1-0.5
- 品牌：上海互凌
- 座机：021-31263351
- 企业QQ：919107474
- 温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
- 资料请联系互凌
- 订货方案：
- 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
- 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
- 3、开关柜使用在特殊环境条件时，应在订货时详细说明
- 4、需要其它或超出附件、备件时应提出种类和数量
产品详情
LMZJ1-0.5电流互感器原理
LMZJ1-0.5电流互感器主要用于户内母排浇注式低压电流互感器，供额定电压为0.5kV及以下，额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用，产品为浇注式电流互感器，其安装方法采用底板固定安装方法。案例：铭牌上显示穿1匝变比就是200/5, 穿2匝变比就是100/5, 穿4匝变比就是50/5, 穿5匝变比就是40/5, 穿8匝变比就是25/5, 穿10匝变比就是20/5, 穿20匝变比就是10/5
LMZJ1-0.5电流互感器参数
准确级 ：0.5级
额定电压 ：0.5KV
额定一次电流 ：5-3000A
额定二次电流 ：5A
额定负荷 ：（见表1）
允许在110%额定电流下长期运行
二次绕组对地施加工频电压3KV历时1min无击穿闪络现象
| 型号 | 电流比(A) | 穿心匝数(匝) | 额定负荷(VA) | ||
| 0.2级 | 0.5级 | 0.5S级 | |||
| LMZJ1-0.5 | 30 | 5 | 5－3.75 | 5－3.75 | 5－3.75 |
| 50 | 3 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 75 | 2 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 100 | 2 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 150 | 1 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 200 | 1 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 250、300 | 1 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 400、500 | 1 | 5－3.75 | 5－3.75 | 5－3.75 | |
| 600－1200 | 1 | 10－3.75 | 10－3.75 | 10－3.75 | |
| 1500－2500 | 1 | 15－3.75 | 15－3.75 | 15－3.75 | |
| 3000 | 1 | 20－3.75 | 20－3.75 | 20－3.75 | |
LMZJ1-0.5电流互感器工作条件
1、安装地点的海拔不超过1000m；
2、周围空气温度不超过+40。C，且其24h内的平均温度值不超过+35。C，周围空气温度的下限为-5。
3、最高温度为+40。C时，空气的相对湿度不超过50%; 在较低的温度下可以允许有较高的相对湿度，最高不超过80%;
4、安装在无爆炸及易燃的危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃);
5、安装地点无剧烈振动及颠簸，安装倾斜度不大于5°;
6、安装地点不受阳光直接辐射，无雨雪侵袭及严重霉菌存在。
结构特征

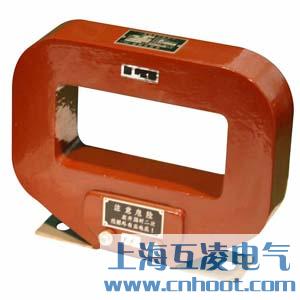

本型互感器为浇注绝缘母线式，铁心上绕有二次绕组，下部有底座，供固定安装之用。
- 产品名称：
LMZJ1-0.5电流互感器
- 型号：
LMZJ1-0.5
