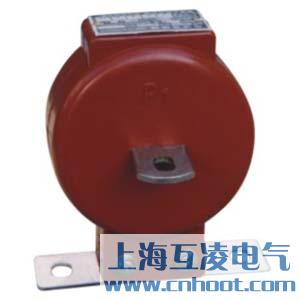

LFZ-0.5电流互感器

产品名称：LFZ-0.5电流互感器
型号：LFZ-0.5
品牌：上海互凌
座机：021-31263351
企业QQ：919107474
温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
资料请联系互凌
订货方案：
1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
3、开关柜使用在特殊环境条件时，应在订货时详细说明
4、需要其它或超出附件、备件时应提出种类和数量

产品详情

LFZ-0.5电流互感器原理

LFZ-0.5型系列电流互感器为聚脂树脂浇注母线式户内型产品，适用于额定频率50Hz或60Hz、额定电压0.66kV及以下的电力系统中作电流、电能测量和继电保护用。本型电流互感器体积小、重量轻、绝缘性能优越，产品符合 GB1208-1997《电流互感器》标准。

LFZ-0.5电流互感器的作用

本型互感器的铁芯用冷轧取向硅钢片环形卷绕而成，二次绕阻沿环形铁芯均匀缠绕；
中间窗口供母线穿绕使用，下部有底座，供固定安装之用；
本型互感器外部为不饱和树脂绝缘浇注而成。

LFZ-0.5型电流互感器参数

型号	额定一次电流	额定二次电流	准确级及额定输出(VA)		额定绝缘水平
			0.5	1
LFZ-0.5	5	5	5	10	0.5/3
	10
	15
	20
	30
	40
	50
	75
	100
	150
	200
	300

额定电压

电流互感器额定电压不小于装设点线路额定电压。

变比

应根据一次负荷计算电流IC选择电流互感器变比。电流互感器一次侧额定电流标准比（如20、30、40、50、75、100、150、2×a/C）等多种规格，二次侧额定电流通常为1A或5A。其中2×a/C表示同一台产品有两种电流比，通过改变产品的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比为2×a/C。一般情况下，计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流（即计算IC）。如线路中负荷计算电流为350A，则电流互感器的变流比应选择400/5。保护用的电流互感器为保证其准确度要求，可以将变比选得大一些。

产品名称：
LFZ-0.5电流互感器

型号：
LFZ-0.5

上海互凌电气有限公司是一家具有多年成套配件生产历史，集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求，关注客户的应用细节以提高产品的现场使用寿命，是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数，欢迎来电咨询订购。
